サスペンドガラス編集

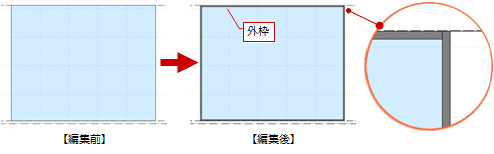

サスペンドガラスに外枠を付けるには、「特別編集」メニューの「サスペンドガラス編集」を使用します。

メモ

  • サスペンドガラスを選んでからコマンドを実行、もしくは右クリックして「サスペンドガラス編集」を選んでもかまいません。また、コマンドコレクションからも選ぶことができます。
Closed

機能一覧
Closed

サスペンドガラスに外枠を付けるM650130_spd_sec01

  1. 「外枠」をクリックして、サスペンドガラスをクリックします。

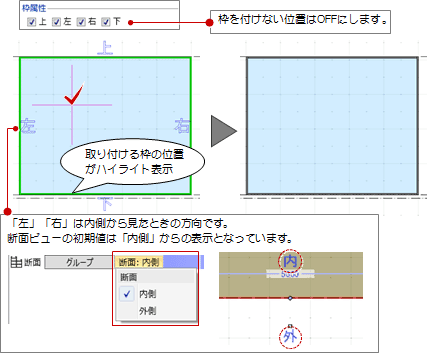

    次図は、入力モード「枠属性一括配置」で4辺に外枠を取り付けたものです。
  2. 作成したサスペンドガラスは、「登録・更新」でテンプレートに登録できます。

メモ

  • 編集対象のサスペンドガラスだけを確認したいときは、「対象部材のみColorを使用する」をONにします。編集対象以外の仕上のデザインや取り合いを確認したいときはOFFにします。
  • 「登録・更新」で登録するテンプレートには、「領域プラス・マイナス」で変更されたサスペンドガラスの領域は含まれません。
