外枠

「建具編集」「建具見付編集」における操作です。

1. 「外枠」をクリックします。
2. 入力モードが「枠属性一括配置」であることを確認します。
3. 「枠属性」で枠を取り付ける位置（上下左右）を設定します。
4. プロパティの「見付」で枠見付を設定します。

5. 建具をクリックします。
   外枠は、建具の外側に付きます。


メモ

• その他の入力モードについて


  タイプ	アイコン	内容
  1辺指定		個別に辺を指定して外枠を設定します。
  枠属性変更		見付形状が異形の場合、斜め部分をどのように割りつければよいか判断できないときがあります。例えば、斜め部分には上枠を割り付けたいという場合は、「上」をONにして対象の斜め辺を選びます。
  外枠テンプレート割り当て		ディテールが設定された外枠をテンプレートから選んで、外枠を設定します。外枠のディテールは、「外枠形状断面設計」で設計します。 なお、「建具編集」を終了した後でも、「専用設計ツール」タブの「建具枠割付」でディテールを設定した外枠を割り付けることができます。
  削除		指定した辺の外枠を削除します。

• 外枠の削除は、「部材編集」メニューの「部材削除」でも可能です。
  すべての外枠を削除したい場合は、「部材編集」メニューの「部材クリア」を使用します。

「サスペンドガラス編集」「カーテンウォール編集」「ガラス屋根編集」における操作です。

1. 「外枠」をクリックします。
2. 入力モードが「枠属性一括配置」であることを確認します。
3. 「枠属性」で枠を取り付ける位置（上下左右）を設定します。
4. テンプレートから外枠の種類を選びます。
5. 部材をクリックします。


メモ

• その他の入力モードについて


  タイプ	アイコン	内容
  1辺指定		個別に辺を指定して外枠を設定します。
  枠属性変更		見付形状が異形の場合、斜め部分をどのように割りつければよいか判断できないときがあります。例えば、斜め部分には上枠を割り付けたいという場合は、「上」をONにして対象の斜め辺を選びます。
  削除		指定した辺の外枠を削除します。

• すべての外枠を削除したい場合は、「部材編集」メニューの「部材クリア」を使用します。
• 枠をサスペンドガラス、カーテンウォール、ガラス屋根の外側、内側に付けるかは、「形状反転」で切り替えます。

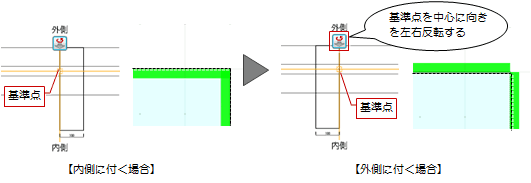

  ただし、基準点を中心に反転するため、次図のように外枠の基準点が左端または右端にある場合に切り替え可能です。

• ガラス屋根は、平面ビューで外枠の位置を確認できません。3Dビューでのみ確認できます。
  （詳しくは、「ガラス屋根の平面ビュー表示について」を参照）

「サスペンドガラス編集」「カーテンウォール編集」「ガラス屋根編集」で設定する外枠、または受け材、マリオンにおいて、テンプレートに使用したい形状がない場合、これらの断面形状を作成できます。

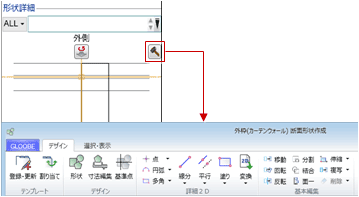

1. 「形状作成」をクリックします。
   「断面形状作成」ウィンドウが開きます。

2. 断面形状を編集します。
   （操作については、「形状作成」を参照）

3. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

4. 外枠を配置します。
