ジョイント
垂直ブレース、水平ブレースにジョイントを付けます。
メモ
「垂直ブレース編集」
「水平ブレース編集」で使用します。
垂直ブレースにジョイントを付けるM652510_joi_sec01
「ジョイント」をクリックします。- 入力モードが
「矩形」の
「矩形」であることを確認します。
（

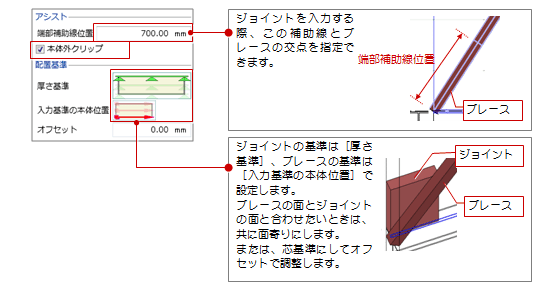

の操作については、「入力モード」を参照） - ジョイントの端部補助線位置と配置基準を設定します。
- ここでは、「本体外クリップ」にチェックを付けます。

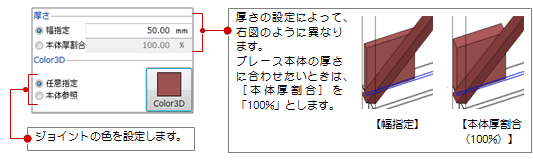

- プロパティでジョイントの厚さ、色を設定します。

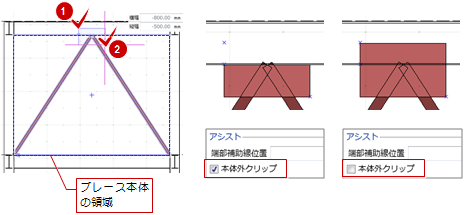

- ジョイントの領域を指定します。
- 同様にジョイントを付けていきます。
メモ
- ブレース本体の領域より外にジョイントを配置しない場合は、「本体外クリップ」をONにしておきます。一方、梁・柱面上にジョイントを付ける場合は、「本体外クリップ」をOFFにして、ジョイントの領域を指定します。
- ジョイントの領域を変更、個別に削除するには、
「領域プラス・マイナス」を使用します。 - ジョイントをすべて削除したい場合は、
「クリア」を使用します。 - ジョイントは、配置した後に厚さ、色を変更することはできません。
「元に戻す」で操作を元に戻すか、ジョイントを削除して配置しなおしてください。
水平ブレースにジョイントを付けるM652510_joi_sec02
「対象部材変更」をクリックして、編集する水平ブレースを表示します。- 「ジョイント」をクリックします。
- 入力モードが「矩形」の「矩形」であることを確認します。

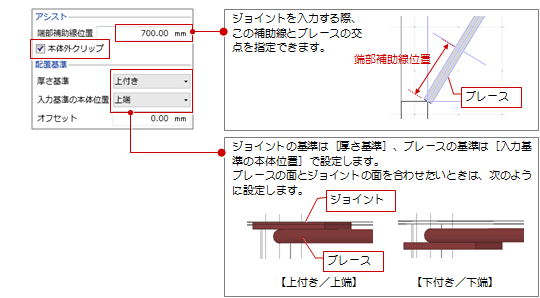

（の操作については、「入力モード」を参照） - ジョイントの端部補助線位置と配置基準を設定します。
- ここでは、ブレース本体の領域より外にジョイントを配置しないため、「本体外クリップ」にチェックを付けます。

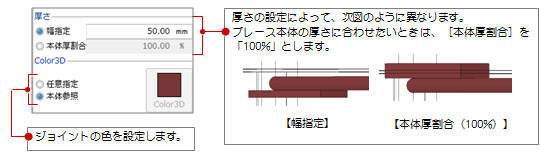

- プロパティでジョイントの厚さ、色を設定します。
- ジョイントの領域を指定します。
- 「対象部材変更」をクリックして、もう一方の水平ブレースにジョイントを入力します。
- 入力モードを「矩形」の
「角度つき矩形」に変更します。 - 次に、2本のブレース共通となるジョイントを配置したいため、「本体外クリップ」のチェックをはずします。
- ジョイントの領域を指定します。
ブレース領域外にジョイントが入力されます。
メモ
- 「対象部材のみColorを使用する」をOFFにすると、水平ブレース全体の形状を確認できます。
- ジョイントの領域を変更、個別に削除するには、「領域プラス・マイナス」を使用します。
- ジョイントをすべて削除したい場合は、「クリア」を使用します。
- ジョイントは、配置した後に厚さ、色を変更することはできません。「元に戻す」で操作を元に戻すか、ジョイントを削除して配置しなおしてください。
