補助部材

1. 「補助部材」をクリックします。
2. 「配置基準」を設定します。
3. テンプレートから補助部材の種類を選びます。
4. 補助部材の始点と終点をクリックします。


メモ

• 水平ブレースの場合、梁天の位置にジョイントの天端、ジョイント下端にブレースの天端がくるようにするには、「プロパティ」で水平ブレースの高さを変更します。
  （詳しくは、「水平ブレースの高さを調整するには」を参照）
• 補助部材の寸法は、プロパティの「断面形状」で変更します。

• 補助部材の形状、色を変更したい場合は、「変更」を使用します。
• 補助部材を削除したい場合は、「削除」をクリックして部材を指定します。
• 補助部材をすべて削除したい場合は、「クリア」を使用します。
• 垂直ブレースの架構タイプを変更したい場合は、「クリア」を使用します。

テンプレートに使用したい補助部材の形状がない場合、これらの断面形状を作成できます。

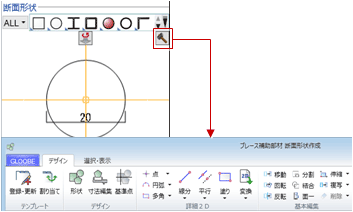

1. 「形状作成」をクリックします。
   「断面形状作成」ウィンドウが開きます。

2. 断面形状を編集します。
   （操作については、「形状作成」を参照）

3. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

4. 補助部材を配置します。
