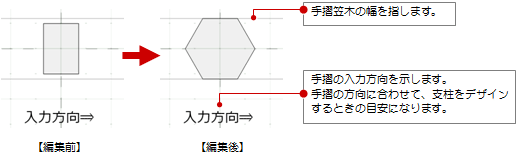

支柱（スイープ体）

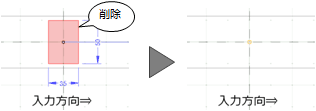

1. 既存の支柱を削除します。

2. 「形状」をクリックします。
3. 入力モードを「正多角形」の「円外接・正多角形」に変更します。
   （の操作については、「入力モード」を参照）

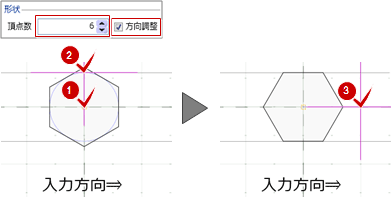

4. ここでは、「頂点数」を「6」に変更し、「方向調整」にチェックを付けます。
5. 正多角形の中心と半径をクリックして、方向を指定します。


メモ

• 支柱の形状は、「連続線（円弧可）」で連続線でも指定できます。
  「要素参照」を使用すると、「補助」のコマンドで入力した補助線などを参照して、支柱を配置できます。
• 「1点方向」を使用すると、パラメトリック形状（形状の種類はシステム固定）を配置できます。配置方法は、「1点＋向き」の1点と方向指定、「矩形」の領域指定の2つがあります。


  パラメトリック形状は、次のように変更できます。

• 作成した支柱の形状は、「登録・更新」でテンプレートに登録できます。

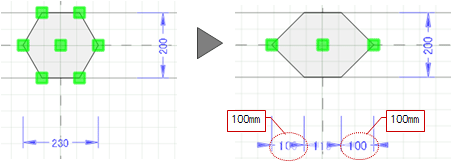

部材の断面形状をハンドルではなく寸法値で変形するには、「寸法編集」を使用します。

1. 「寸法編集」をクリックします。
   部材の寸法線が表示されます。

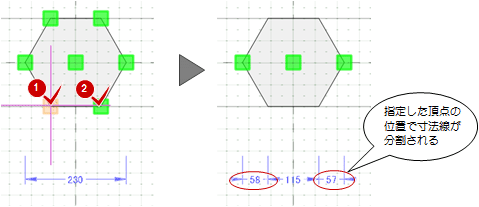

2. 幅を示す寸法が1つであるため、図形に表示されている頂点をクリックして寸法を分割します。

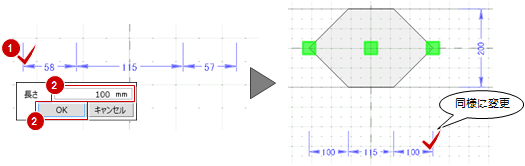

3. 平面ビューを拡大して、寸法の矢印をクリックします。
4. 「長さ」を変更して、「OK」をクリックします。


メモ

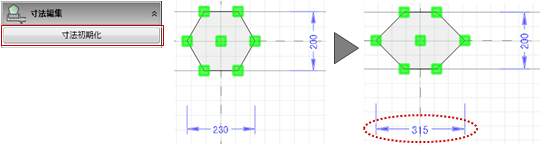

• 寸法を分割しなおしたい場合は、プロパティの「寸法初期化」をクリックすると、1つの寸法に戻ります。ただし、変形した形状は元には戻りません。

• 「領域編集」メニューの「領域プラス・マイナス」を使用してすることも可能です。
