地盤・敷地境界地盤分割線削除

1. 「地盤・敷地境界」メニューから「地盤・敷地境界」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 始点、対角点をクリックして敷地の領域を描きます。
   　

メモ

• 「地盤計算」タブの「地盤算定」を行うことで、地盤高・平均地盤高がセットされます。

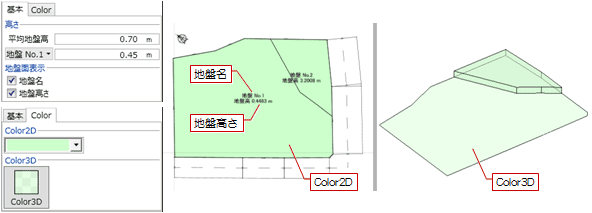

敷地の色や地盤高さの表示などは、プロパティ「基本」「Color」タブで設定します。

「地盤No.」の切り替えボタンや「地盤名」は、高低3m分割線が入っている場合のみ表示されます。
　

メモ

• 高低3m分割線は、「地盤計算」タブの「高低3mライン」で入力します。

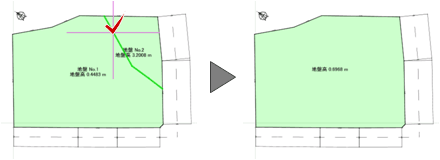

「地盤計算」タブの「高低3mライン」で入力した地盤面の分割線を削除します。
再度、地盤算定が行われて、地盤高・平均地盤高が再計算されます。

1. 「地盤・敷地境界」メニューから「地盤分割線削除」を選びます。
2. 削除する分割線をクリックします。
