Q：めり込みタイプの引き手やバータイプの取手を付けたい

A：バータイプの取手は対応していません。めり込みタイプの引き手は、絵柄編集で入力します。

操作方法

1. 建具を選択し、コマンドコレクション（またはポップアップメニュー）から「建具見付編集」を選びます。
2. 「絵柄編集」をクリックします。
   区画が1つの場合は「絵柄」ウィンドウが開きます。区画が複数の場合は編集する区画をクリックします。
   　

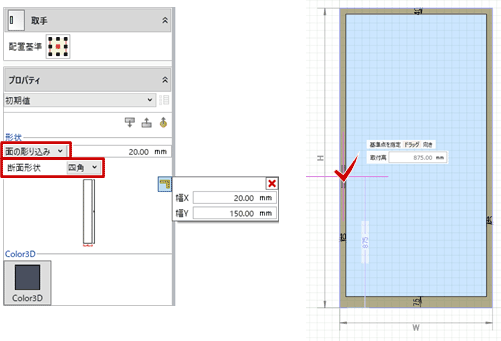

3. 「取手」をクリックして、「断面形状」で取手の形状を選択します。
4. 「面の彫り込み」に変更し、めり込みの深さ、サイズ、色などを設定して、取手の位置をクリックします。
   （詳しくは、ヘルプ「取手を付けるには」を参照）

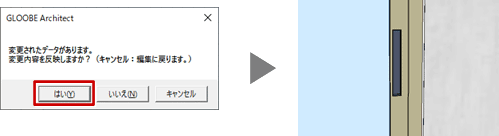

5. 「閉じる」をクリックして、確認画面で「はい」をクリックします。
   建具編集画面に戻ります。

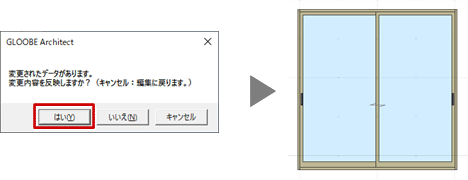

6. 「閉じる」をクリックして、確認画面で「はい」をクリックします。
   入力画面に戻り、建具にめり込みタイプの取手が付きます。


メモ

• 「建具編集」でも取手の入力ができます。
• 取手の断面形状は、「四角」「円」「楕円」の3タイプのみです。
