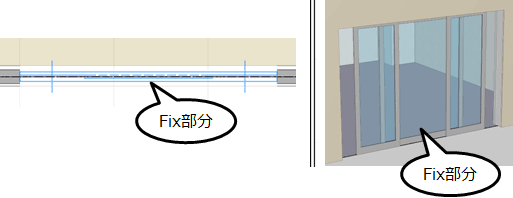

Q：中央がFixで、左右から中央に引き込むタイプのサッシを入力したい
A：建具見付編集で建具区画の種別を「中央Fix両袖片引き戸」にして作成します。
操作方法

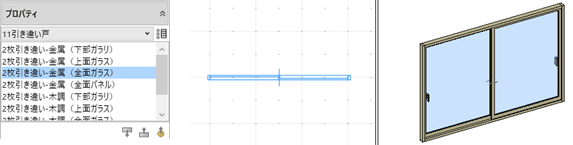

- 「建具」メニューから
「建具」を選び、引き違いを入力します。
- 入力した建具を選択し、コマンドコレクション（またはポップアップメニュー）から
「建具見付編集」を選びます。

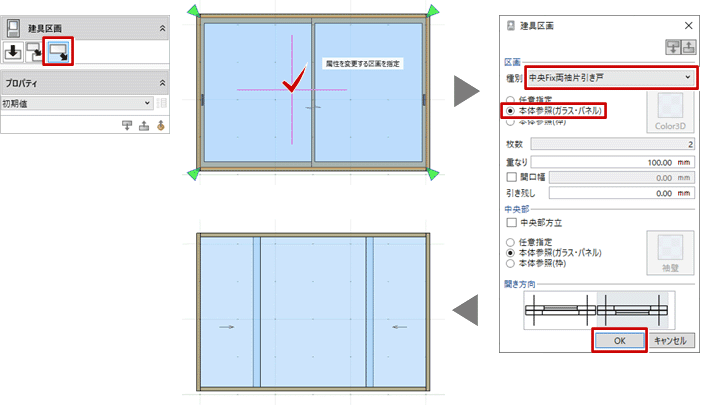

「建具区画」をクリックし、入力モードを
「属性変更」に変更します。- 建具の区画をクリックして、種別を「中央Fix両袖片引き戸」に変更します。
- Color3Dや重なりの寸法などを確認して、「OK」をクリックします。

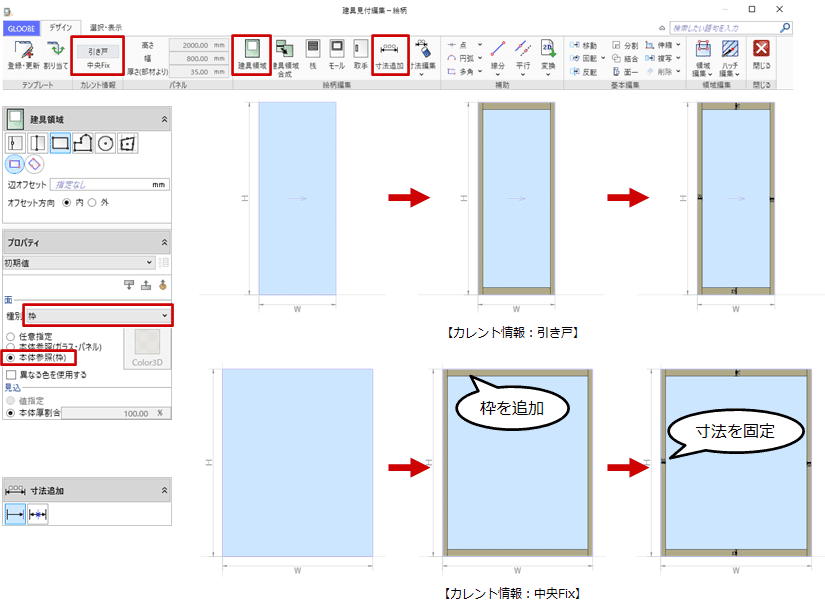

「絵柄編集」をクリックします。「絵柄」ウィンドウが開きます。
「建具領域」をクリックし、種別を「枠」に変更して区画の枠を入力します。
「寸法追加」をクリックして、枠見付の寸法を固定します。- カレント情報を「中央Fix」に変更して、同様に区画の枠や固定寸法を入力します。
_70.png)

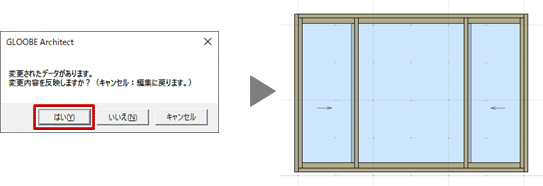

「閉じる」をクリックして、確認画面で「はい」をクリックします。
建具編集画面に戻ります。
- 「閉じる」をクリックして、確認画面で「はい」をクリックすると、入力画面に戻ります。
メモ
「建具編集」でも同様に作成できます。- 編集した建具をテンプレートに登録するには、建具編集画面で
「登録・更新」をクリックします。
（詳しくは、ヘルプ「テンプレートを新規登録する」を参照）
