| プログラム名 | 建具・カーテンウォール・パーティション | Ver. | 2021 | ID | G234190 | 更新日 | 2020/12/15 |

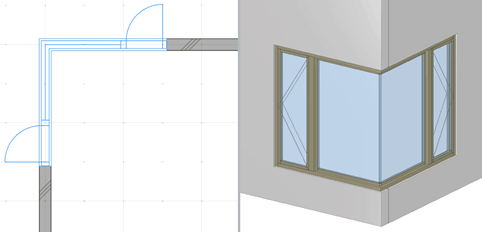

Q：L字のコーナー建具を入力したい
A：建具をL字型に入力し、建具編集で各方向の建具区画を入力します。
操作方法

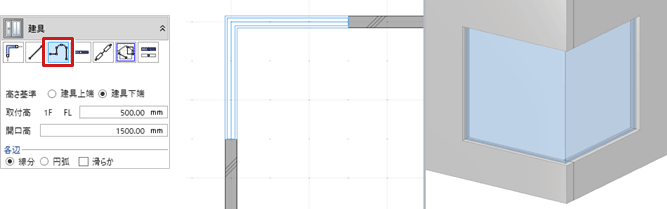

- 「建具」メニューから
「建具」を選び、入力モードを
「連続線（円弧可）」にしてL字の建具を入力します。
- 入力した建具を選択し、コマンドコレクション（またはポップアップメニュー）から
「建具編集」を選びます。

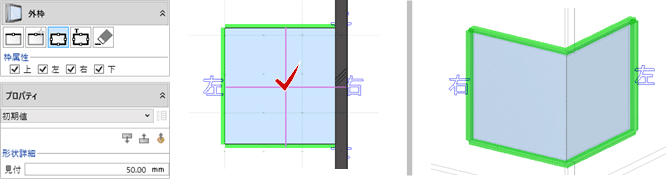

「外枠」をクリックして、建具に外枠をつけます。

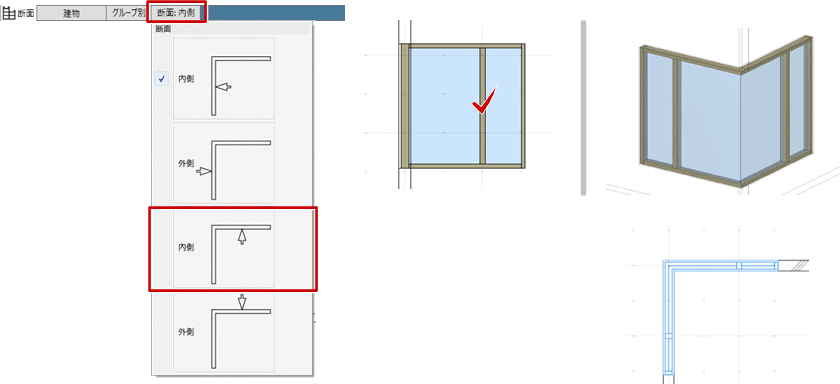

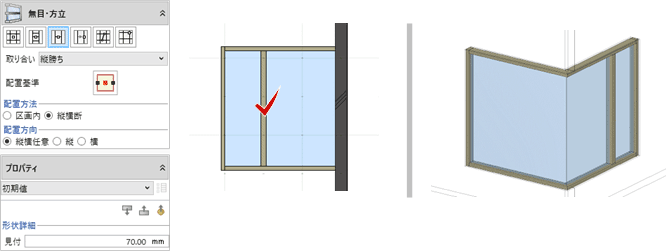

「無目・方立」をクリックして、方立を入力します。
- 建具の面を変更して、同様に方立を入力します。

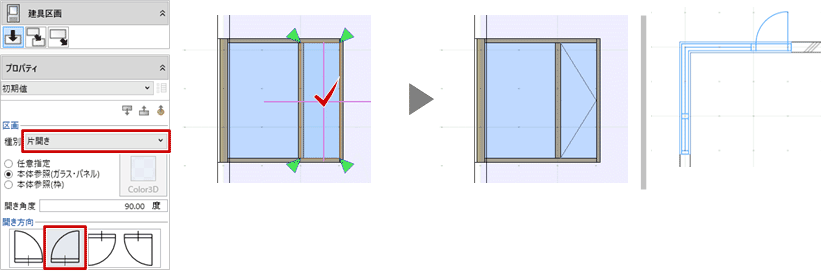

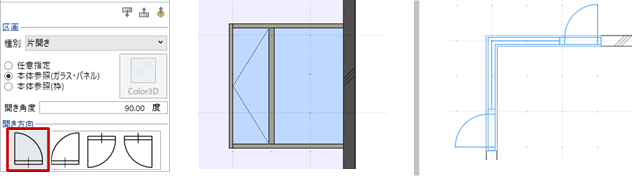

「建具区画」をクリックし、種別を「片開き」に変更して区画をクリックします。
- 建具の面を変更して、同様に「片開き」の区画を割り当てます。

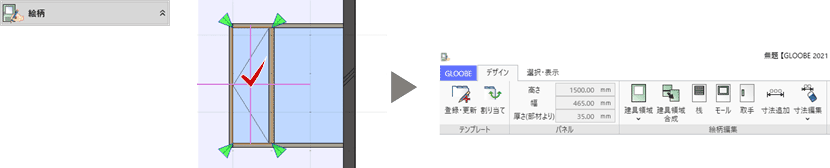

「絵柄編集」をクリックして、区画をクリックします。
「絵柄」ウィンドウが開きます。

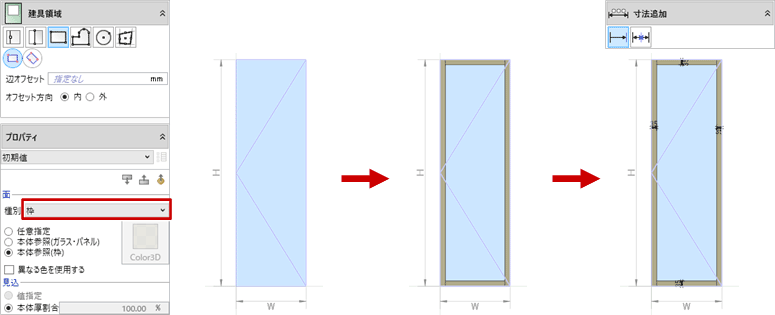

「建具領域」をクリックし、種別を「枠」に変更して区画の枠を入力します。
「寸法追加」をクリックして、枠見付の寸法を固定します。
_70.png)

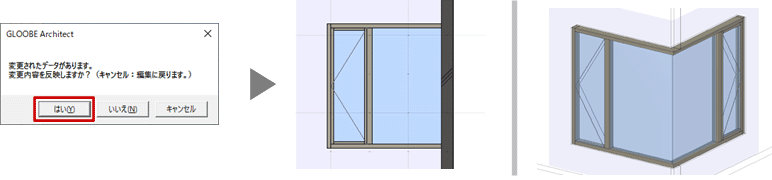

「閉じる」をクリックして、確認画面で「はい」をクリックします。
建具編集画面に戻ります。

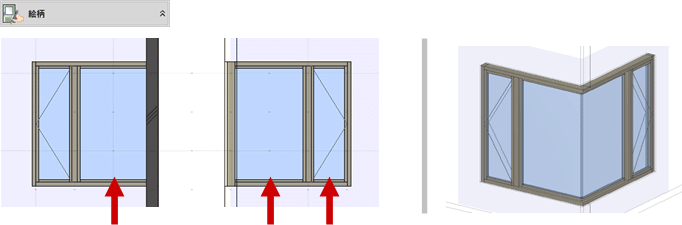

- 同様にして、他の区画にも「絵柄編集」で枠や固定寸法を入力します。
- 「閉じる」をクリックすると、入力画面に戻ります。
メモ
「建具見付編集」でも同様に作成できます。- 編集した建具をテンプレートに登録するには、建具編集画面で
「登録・更新」をクリックします。
（詳しくは、ヘルプ「テンプレートを新規登録する」を参照）
