プログラム名

建具・カーテンウォール・パーティション

Ver.

2021

ID

G234730

更新日

2020/12/11

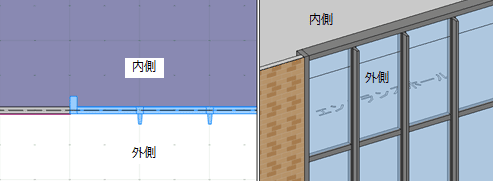

Q：カーテンウォールのマリオンを外側に付けたい

A：マリオンの断面形状を外側の向きに変更してから入力します。

操作方法

1. カーテンウォール編集画面で「マリオン」をクリックします。

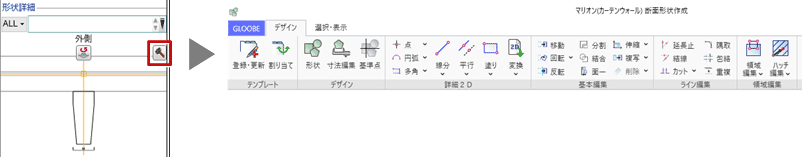

2. テンプレートを選び、「形状作成」をクリックします。
   「マリオン（カーテンウォール）断面形状作成」ウィンドウが開きます。

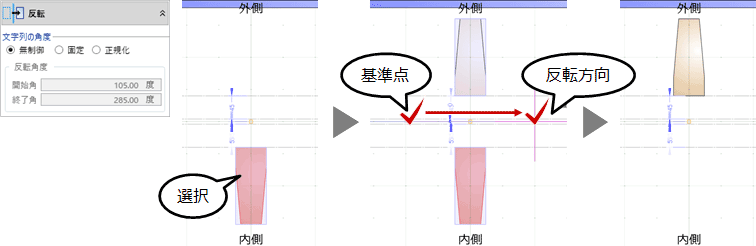

3. 「反転」を選び、マリオンの断面形状を反転します。

4. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

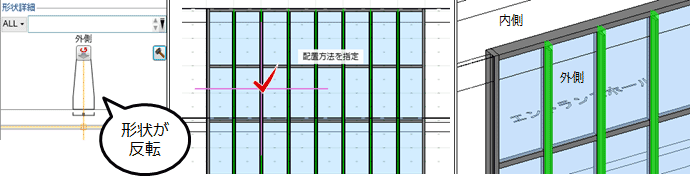

5. 断面形状が外側に反転したことを確認して、マリオンを配置します。

6. 「閉じる」をクリックして入力画面に戻ると、マリオンが外側に付いていることを確認できます。
