プログラム名

建具・カーテンウォール・パーティション

Ver.

2021

ID

G240330

更新日

2020/12/11

Q：縦方向の建具の場合も建具符号を横方向にしたい

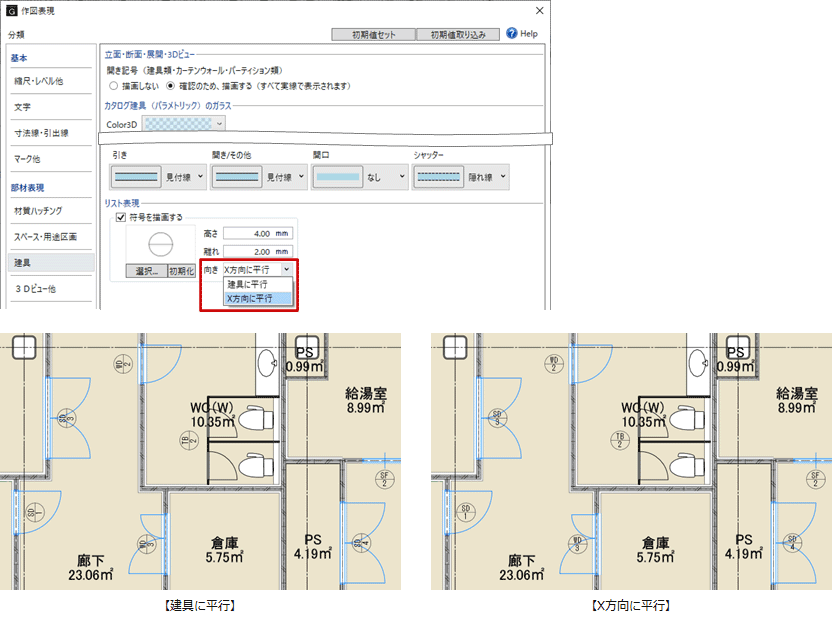

A：作図表現（建具）の「リスト表現」で、「向き」を「X方向に平行」にすると、すべての建具符号の向きが横方向になります。

メモ

• 図面・GLOOBEシートでは、平面詳細図、建具キープラン、LVS平面図、確認申請平面図のときに、作図表現（部材表現）の「建具」タブで設定できます。
