申請面積表示設定
「申請面積」で使用する床面積区画の塗りつぶしや、距離・面積などの小数点以下桁数と丸め方法を設定します。図面・GLOOBEシートの確認申請図の作図表現としても使用できます。
メモ
- 申請面積表示設定はモデルデータに保存されます。
また、設定した内容を他のモデルデータでも使用したい場合は、「初期値セット」「初期値取り込み」で書き込んだり、取り込むことができます。書き込んだ初期値は「オプション（基本設定）」で設定されているローカルテンプレートフォルダ内の「AegisLocalSet011.zip」に保存されます。

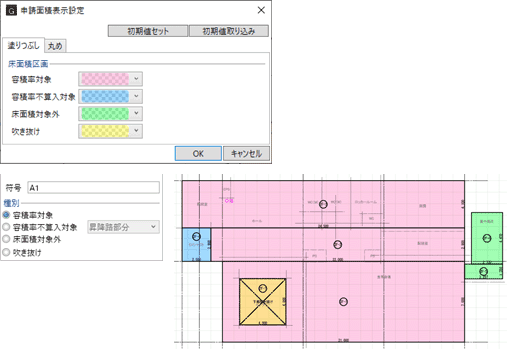

床面積区画の塗りつぶしを変更するにはM210392_smh_sec01
「申請面積」タブの
「床面積区画」を入力するときに使用する「種別」ごとの色は、「塗りつぶし」タブで設定します。

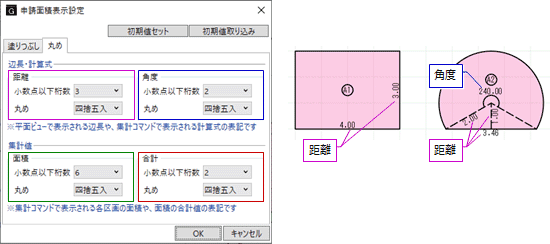

辺長や面積などの丸めを変更するにはM210392_smh_sec02
面積区画の辺長、角度や、
「階別床面積計算表確認」
「建築面積計算表確認」
「階数・高さ確認」などで使用する小数点以下桁数と丸め方法は、「丸め」タブで設定します。

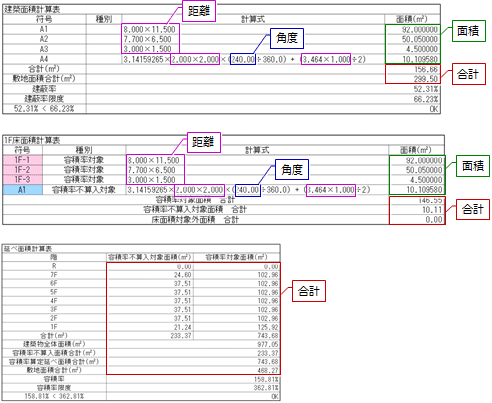

また、図面・GLOOBEシートで配置する
「確認申請図」メニューの
「建築面積・建蔽率計算表」
「階別床面積計算表」
「延べ面積・容積率計算表」などにも連動します。

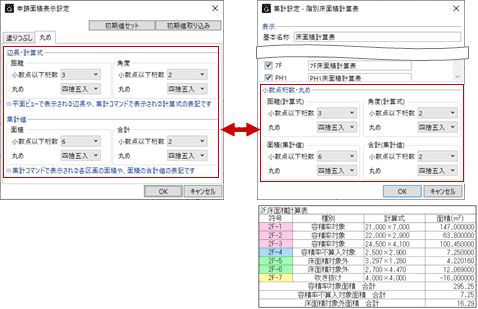

メモ
- 図面・GLOOBEシートで「確認申請図」メニューの「階別床面積計算表」を配置するときの「小数点桁数・丸め」の設定は、
「申請面積表示設定」の「丸め」タブと相互連動します。
