他物件データ取り込み

1. 複写先の図面を開きます。
2. 「ファイル」メニューから「他物件データ取り込み」を選びます。

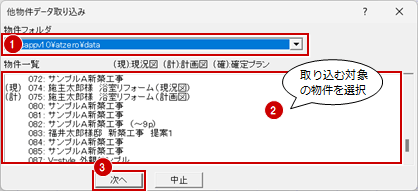

3. ZEROまたはマネージャで管理している物件データの場合、「他物件データ取り込み」ダイアログの「物件フォルダ」「物件一覧」から複写元の物件を選び、「次へ」をクリックします。

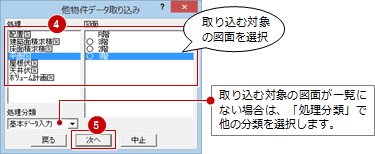

4. 「処理」と「図面」から複写元の図面を選び、「次へ」をクリックします。

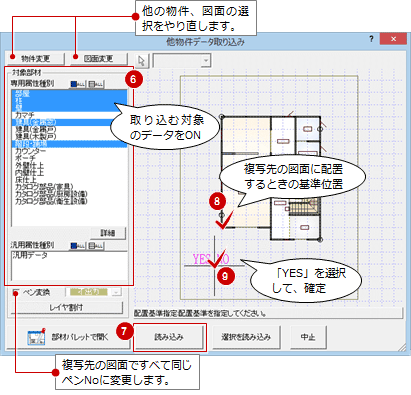

5. 「対象部材」の一覧から複写するデータの項目をONにします。
6. 「読み込み」をクリックします。
7. ダイアログのCAD図面で、複写先の図面に配置するときの基準位置をクリックします。
8. 「YES」「NO」の確認でマウスの左ボタンを押して確定します。

9. 複写先の図面で配置する位置をクリックします。

メモ

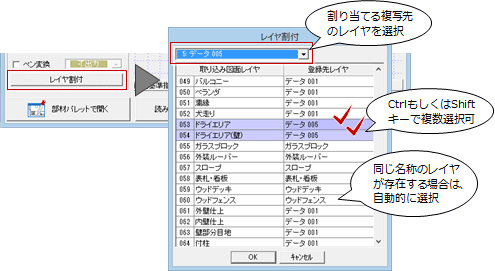

• 平面図から配置図など異なる図面を取り込む場合、図面のレイヤ構成が異なるので、「レイヤ割付」で取り込むデータのレイヤを割り付けます。

• 「部材パレットで開く」をクリックすると、読み込んだ他物件のデータが部材パレットに取り込まれます。部材パレットを使って、データを図面に複写することができます。

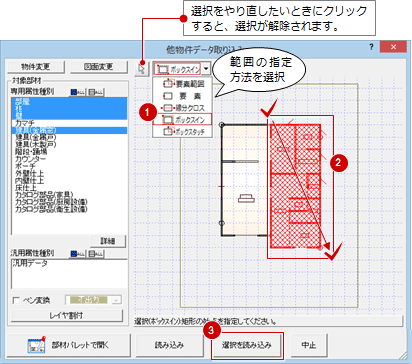

次のダイアログのCAD画面で取り込む範囲を指定してから、「選択を読み込み」をクリックします。
