他図面参照

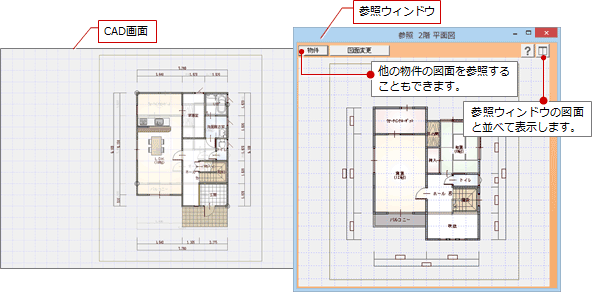

CAD画面に図面が表示されている状態で、「表示」メニューから「他図面参照」を選びます。「参照図面選択」ダイアログで、参照する図面を選びます。

メモ

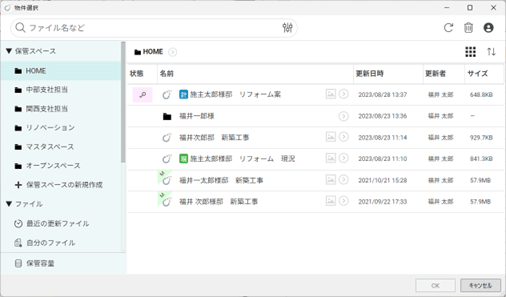

• ATDriveの物件データを開いている場合、「参照ウィンドウ」の「物件」をクリックするとATDrive上の物件が一覧表示されます。

  ※ATDriveの使い方については、3Dカタログ.comヘルプの「ATDriveの機能（CAD連携）」を参照してください。

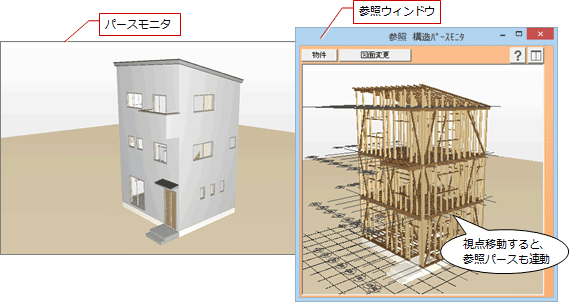

構造のパースなどを別ウィンドウに表示するには、パースが表示されている状態で「表示」メニューから「他図面参照」を選びます。

パースのときは、視点移動が連動します。

メモ

• 各パースモニタ、パーススタジオでデータを保存したパースのみ参照できます。
• 「基本設定：システム1」の「図面の自動保存・更新」の設定による自動保存のタイミングで、参照の図面、パースが最新のデータに更新されます。

リフォーム計画図のツールバーにある 「計画図・現況図を並べて表示」をクリックすると、別ウィンドウに紐づいている物件の図面を参照表示します。

参照する現況物件を変更する場合は、「物件」の「参照物件選択」ダイアログより変更します。続けて、「参照図面選択」ダイアログが表示されますので、変更した物件より参照する図面を選択することができます。

メモ

• 「現況図」が存在しない場合は「参照図面選択」ダイアログが表示されますので、現況図とする図面を選択してください。
• データフォルダに対して現況物件は１つ（仕様）のため、データフォルダを変更することはできません。
• 現況物件のデータを取り込む場合は、「部材パレット」の「現況図を開く」コマンドをご利用ください。
• 「計画図・現況図を並べて表示」が使用できる図面は、平面図、配置図、天井伏図、屋根伏図、パースモニタ、耐震診断です。
