ドラフタ機能切替／グリッド座標切替／クリック位置からの相対座標入力／クリック位置からの極座標入力／絶対座標入力／相対座標入力／極座標入力

データを入力するときに、水平、垂直、または設定した角度の方向に固定するドラフタを有効にするには、「設定」メニューから「入力モード」の「ドラフタ機能切替」をONにします。

メモ

• 固定する方向の角度は、「設定」メニューの「ドラフタ」で設定します。
• キーボードの Space キーでも同様にできます（「基本設定：キー割り当て」が初期値のままの場合）。

サブグリッドがある場合、ドラフタや相対座標の入力をサブグリッドの座標で行なうには、「設定」メニューから「入力モード」の「グリッド座標切替」をONにします。

OFFのときは、メイングリッドの座標が有効になります。

グリッド座標切替：OFF	グリッド座標切替：ON

メモ

• サブグリッドの座標は、「設定」メニューの「グリッド」で設定します。
• キーボードの G キーでも同様にできます（「基本設定：キー割り当て」が初期値のままの場合）。

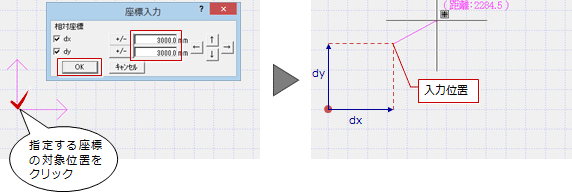

指定の位置から座標を指定して入力するには、「設定」メニューから「入力モード」の「クリック位置からの相対座標入力」をONにします。

メモ

• ダイアログの「←」「↑」「→」「↓」は、指定した位置から矢印の方向の「dx」または「dy」になります。

  この矢印は、「基本設定：操作2」の「座標入力で矢印ボタンを表示」がONのときに表示されます。
  また、「基本設定：操作2」の「座標入力を矢印キーで確定」がONのとき、キーボードの「←」「↑」「→」「↓」で入力できます。
• キーボードの L または D キーでも同様にできます（「基本設定：キー割り当て」が初期値のままの場合）。

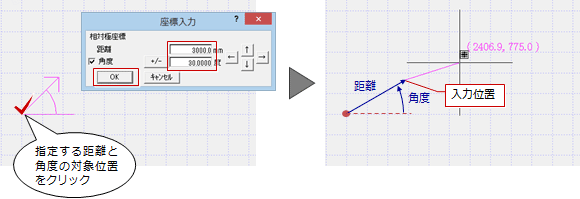

指定の位置から距離と角度を指定して入力するには、「設定」メニューから「入力モード」の「クリック位置からの極座標入力」をONにします。

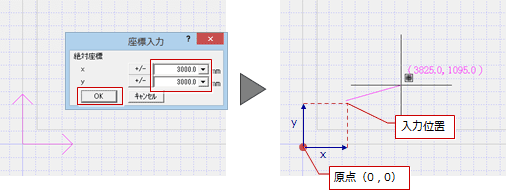

グリッドの原点（0 , 0）からの座標を指定して入力するには、「設定」メニューから「入力モード」の「絶対座標入力」をONにします。

メモ

• キーボードの A キーでも同様にできます（「基本設定：キー割り当て」が初期値のままの場合）。

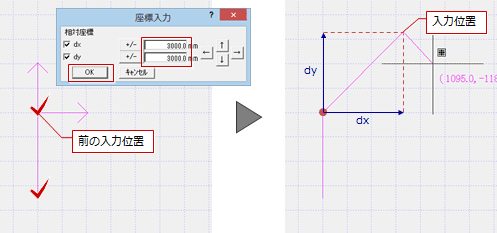

多角形の敷地など、前の位置からの座標を指定して入力するには、対象の前の位置を入力した後に「設定」メニューから「入力モード」の「相対座標入力」をONにします。

メモ

• キーボードの R キーでも同様にできます（「基本設定：キー割り当て」が初期値のままの場合）。

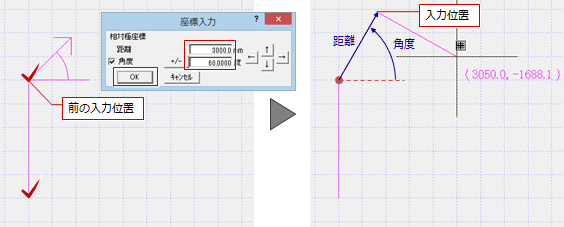

多角形の敷地など、前の位置からの距離と角度を指定して入力するには、対象の前の位置を入力した後に「設定」メニューから「入力モード」の「極座標入力」をONにします。
