操作モード切替

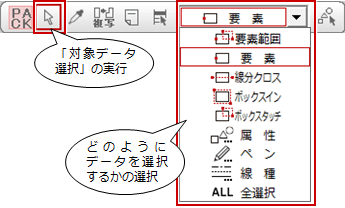

選択ツールバーにある「対象データ選択」（）は、対象となるデータを選択するときや選択された状態を解除するときに使用します。

をクリック後、データの選択方法をリストメニューから選択します。

※選択された状態を解除するときは、「対象データ選択」（）を再度クリックします。

コマンド優先とデータ優先の２通りの手順

※どちらの手順でも構いません（どちらかに固定されているコマンドもあります）。

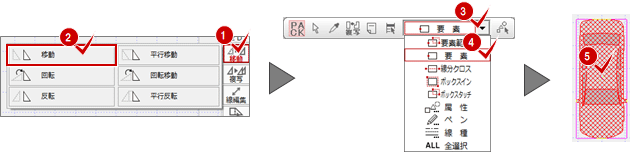

Ａ）コマンド優先：コマンドを実行してから対象データを選択する流れ（「移動」関連コマンド例）

　

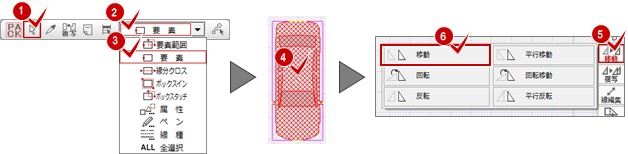

Ｂ）データ優先：対象データを選択してからコマンドを実行する流れ（「移動」関連コマンド例）

　

要素範囲	下記、「要素」（対象データをクリックして指定する方法）と「ボックスタッチ」（対角線に指定した矩形ラインに触れたデータを対象とする方法）の混合モードです。 マウス１点目がデータを直接クリックした場合は「要素」、直接クリックしなかった場合は「ボックスタッチ」の１点目になり、対角線上の２点目をクリックする手順になります。

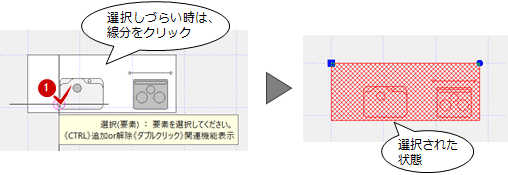

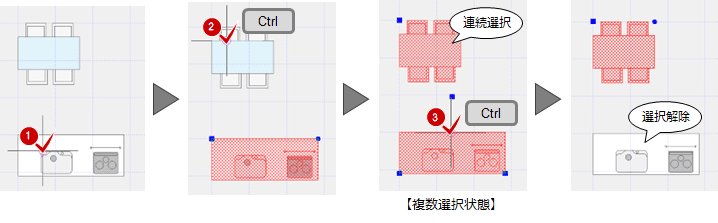

要素	対象データをクリックして指定する方法です。 ※Ctrlキーを押しながらデータをクリックすると、データを連続選択・解除できるモードになります。 ※Shiftキーを押しながら、データの無い所でクリックすると、ボックスタッチ（の１点目）になります。 ※クリックした位置に複数のデータ候補がある場合、メニュー表示されますので、対象データをその中から選択します。（下図例：文字とハッチング）

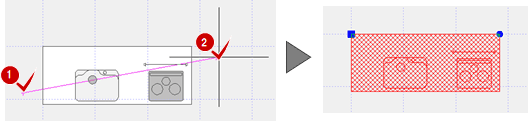

線分クロス	２点指示のラインに触れたデータを対象とする方法です。

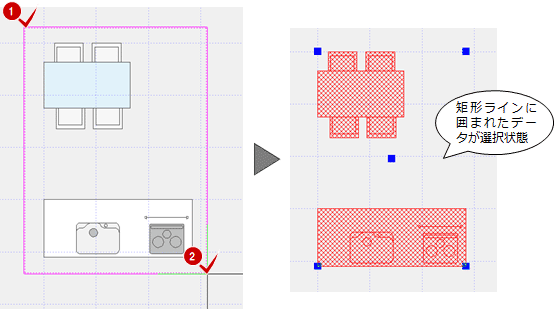

ボックスイン	対角線に指定した矩形ラインに完全に囲まれたデータを対象とする方法です。

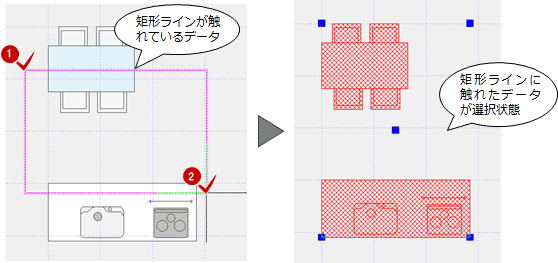

ボックスタッチ	対角線に指定した矩形ラインに触れたデータを対象とする方法です。

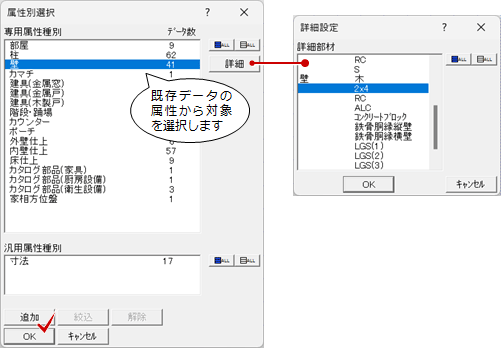

属性	指定した属性（カテゴリ）のデータのみを選択します。 ※ツールバーの（属性別選択）と同機能です。
ペン	指定したペンNoのデータのみを選択します。 ※ツールバーの（ペン別選択）と同機能です。
線種	指定した線種のデータのみを選択します。 ※ツールバーの（線種別選択）と同機能です。
ALL全選択	表示されているデータの全てを選択します。なお、表示されていない仕上や画像、バックデータ等は削除の対象外です。 ※ツールバーの（全て選択）と同機能です。

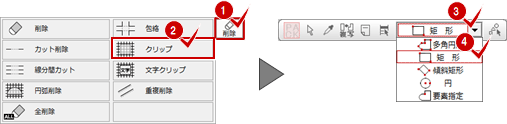

入力範囲（範囲指定）の選択方法をプルダウンメニューから選択します。（「クリップ」コマンド例）

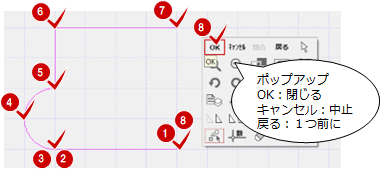

多角円形	入力形状（範囲形状）を連続した直線と円弧で指定します。同じ箇所を２回クリック（ダブルクリックも可）した位置が円弧の開始位置になり、次点・次々点の３点で円弧を決めます。 全体形状を確定するときは開始点をクリック、または、ポップアップメニューの「OK」、または、「Enter」キーを押します。
矩形	入力形状（範囲形状）を長方形で指定します。対角線を指定して決めます。
傾斜矩形	入力形状（範囲形状）を傾斜した長方形で指定します。傾きと１辺の長さを１点目と２点目で決め、奥行きを３点目で決めます。
円	入力形状（範囲形状）を円形で指定します。円の中心と半径をクリックして決めます。
要素指定	クリックしたデータのみを指定します。
