寸法線／通芯寸法／結合／寸法文字移動／寸法線足編集／寸法線属性変更／要素指定入力／XY入力／角度入力／円弧入力／円入力／寸法換算

「寸法線」メニューの「寸法線」を使用します。

※ 寸法文字の大きさは、「物件初期設定：CAD関連－寸法・引出線」の【寸法線】の「文字高」で設定します。

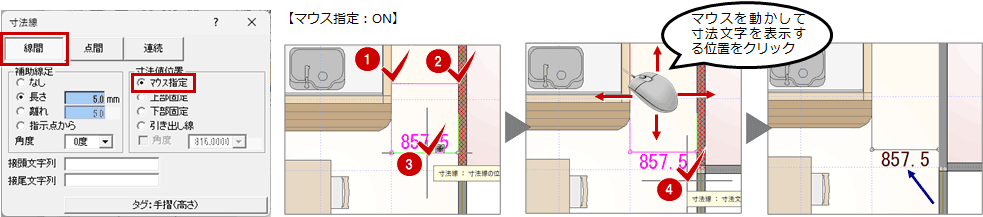

「線間」：マウス指定ONの場合

※ 2点間の寸法線を入力したいときは「点間」をONにします。

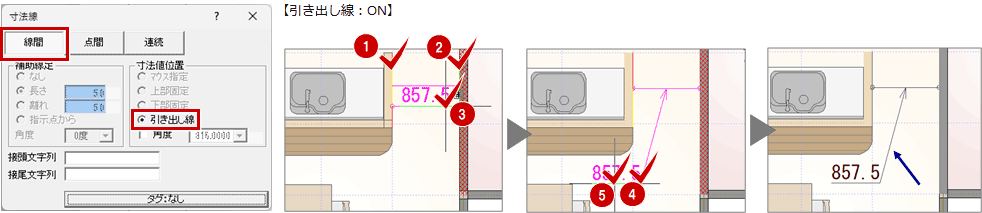

「線間」：引き出し線ONの場合

※ 2点間の寸法線を入力したいときは「点間」をONにします。

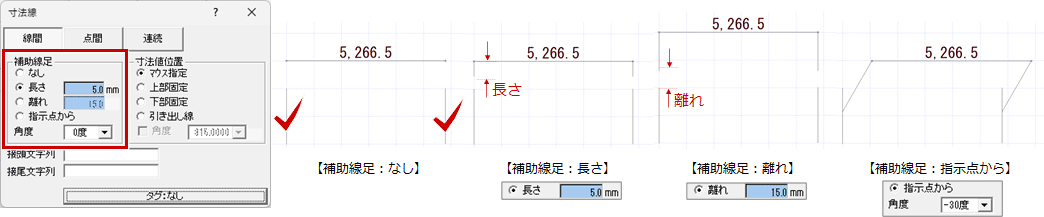

※「補助線足」の表示については、下図のようになります。

連続して寸法線を作成する場合

寸法線を連続入力して、合計寸法値を入力するには、次のように操作します。

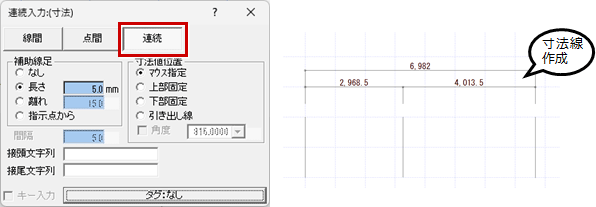

1. ダイアログの「連続」をONにします。
   ※ 例として、「補助線足：長さ」「寸法値位置：マウス指定」をONにします。

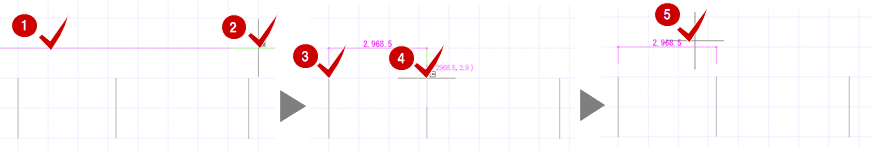

2. 基準線の1点目と2点目を指定します。
3. 1つ目の寸法線の入力位置を指定します。
4. 寸法文字を表示する位置をクリックします。
   1つ目の寸法線入力の完了です。

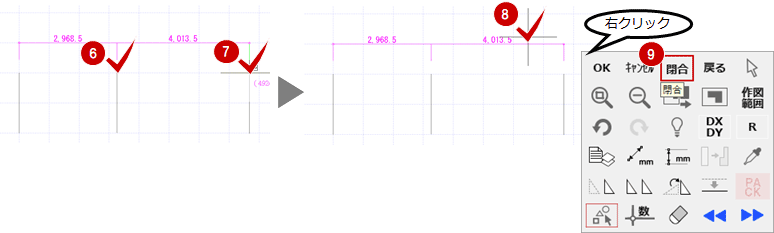

5. 2つ目の寸法線の入力位置を指定します。
6. 寸法文字を表示する位置をクリックして、右クリックで「閉合」を選びます。
   2つ目の寸法線入力の完了です。

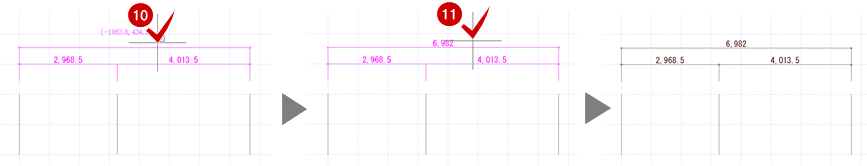

7. 合計寸法値を入力する位置を指定して、寸法文字を表示する位置をクリックします。
   寸法線を連続入力して、合計寸法値の入力も完了です。


メモ

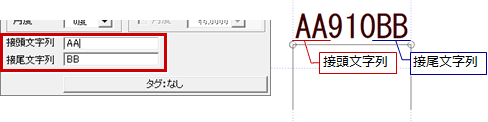

• 寸法に文字列を追加したい場合は、「接頭文字列」または「接尾文字列」を入力します。

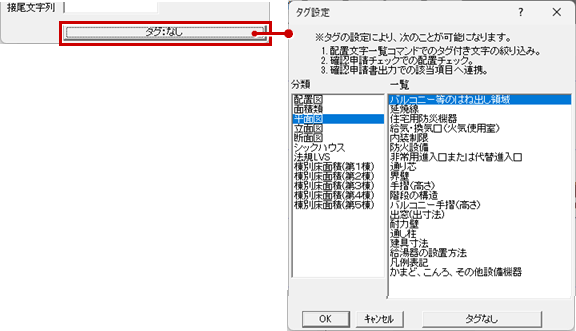

• 「タグ」の設定については、「文字、寸法にタグを付けるには」を参照してください。


「寸法線」メニューの「通芯寸法」を使用します。

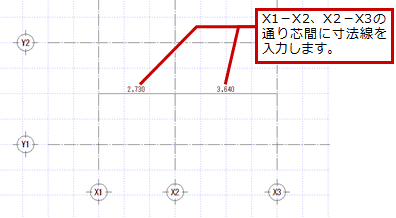

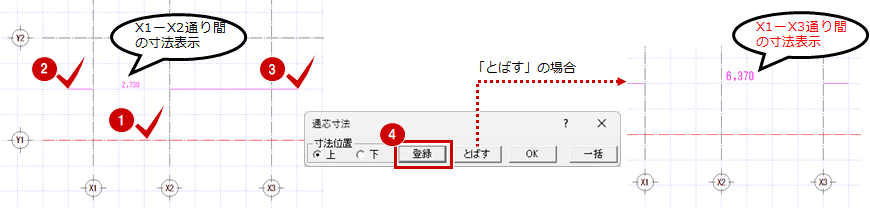

下図のようにX1からX2、X2からX3の通り芯間に寸法線を作成する方法を例に解説します。

1. 通り芯寸法の基準となる線分をクリックして、寸法線位置の始点、終点をクリックします。
   ここでは、X1通りからX3通り間の寸法線を作成するので、終点はX3通りを超えた位置でクリックしています。
2. 「通芯寸法」ダイアログが表示されるので、「登録」をクリックします。

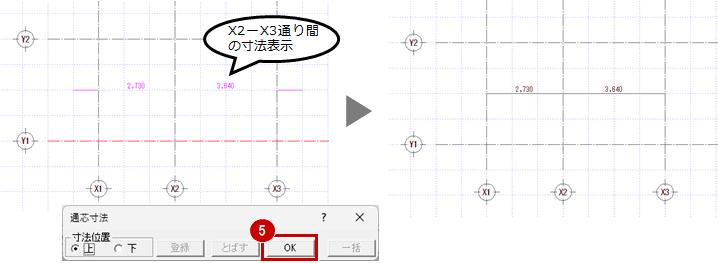

3. X2通りからX3通りの寸法線を確認して、「OK」をクリックします。


メモ

• 寸法線表示位置のラインに対して、寸法を上に配置するときは「寸法位置」の「上」をONにします。寸法表示位置のラインを決定すると、寸法値が仮表示されるので、仮表示された寸法値を参考に切り替えてください。

要素を指定して、寸法を入力するには、「寸法線」メニューの「要素指定入力」を使用します。

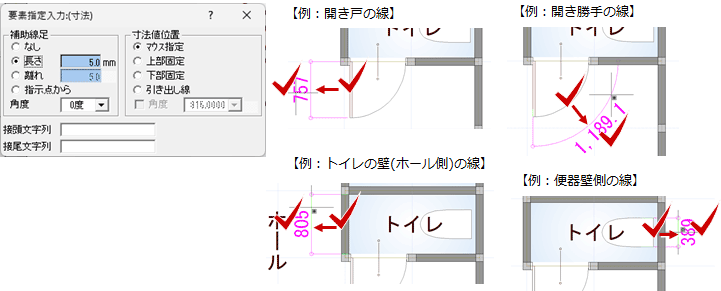

下図は、例として開き戸の扉の線、開き勝手の線、トイレの壁（ホール側）の線、便器の線（要素）を指定したときの入力です。

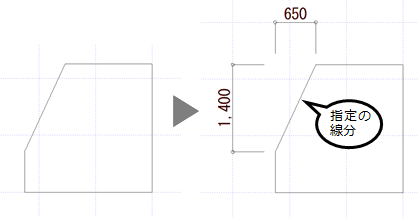

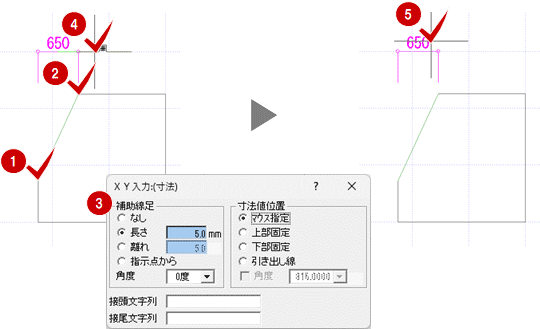

指定した線分の鉛直方向と水平方向の寸法線を入力するには、「寸法線」メニューの「XY入力」を使用します。

1. 線分の始点、終点を指定して、「XY入力（寸法）」ダイアログの「補助線足」「寸法値位置」の設定を確認します。

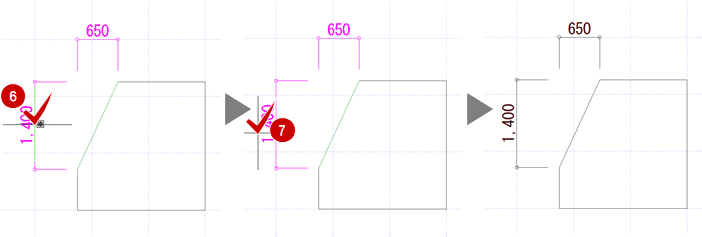

2. 寸法線の位置をクリックします。
3. 寸法文字を表示する位置をクリックします。

4. 寸法線の位置をクリックします。
5. 寸法文字を表示する位置をクリックします。

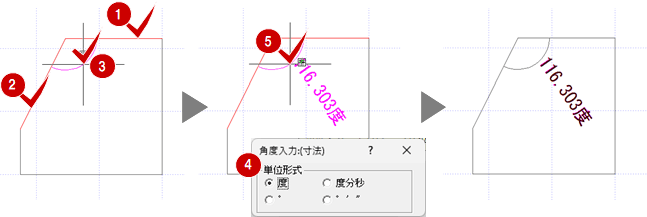

「寸法線」メニューの「角度入力」を使用します。

1. 1つ目の線分、2つ目の線分を指定し、内角か外角かをマウスを移動して指定します。

2. 「角度入力（寸法）」ダイアログが表示されるので、単位形式を確認します。
3. 角度の表示位置をクリックします。

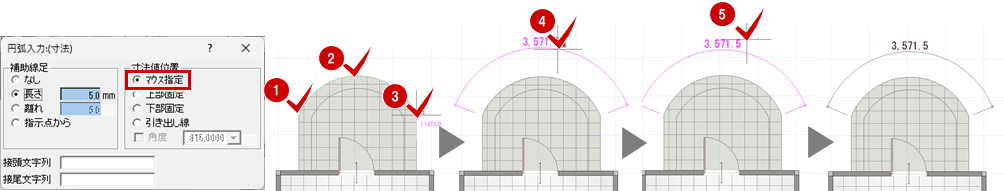

「寸法線」メニューの「円弧入力」を使用します。

1. 1点目は円弧の始点、2点目は円弧の通過点、3点目は円弧の終点をクリックします。
2. 寸法線の位置をクリックします。
3. 寸法文字を表示する位置をクリックします。

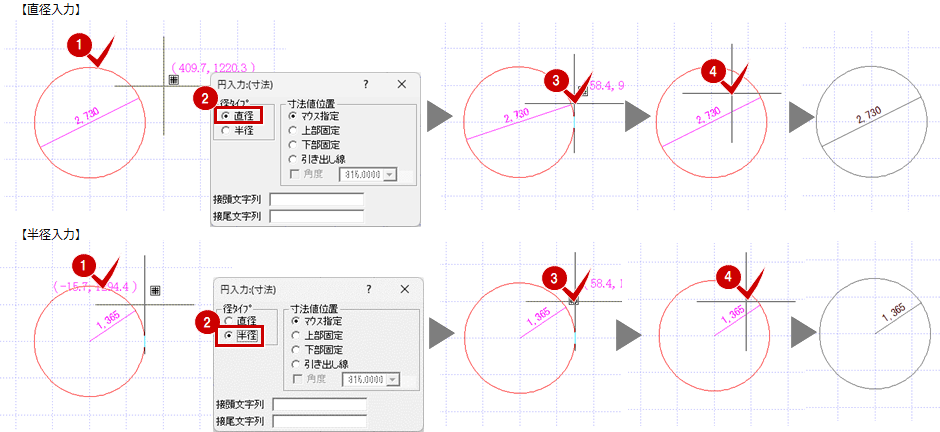

「寸法線」メニューの「円入力」を使用します。

1. 円・円弧選択します。
2. 「円入力（寸法）」ダイアログが表示されるので、「直径」をONにします。
   ※ 半径を入力する場合は「半径」をONにします。
3. 寸法線の傾き（位置）をクリックします。
4. マウスを移動して、寸法文字を表示する位置をクリックします。


寸法線の編集には、次の方法もあります。

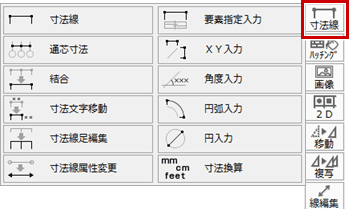

「寸法線」メニューの「結合」「寸法文字移動」「寸法線足編集」「寸法線属性変更」「寸法換算」を使用します。

※「寸法線属性変更」「寸法換算」は、初期では表示されていません。使用するには、コマンドカスタマイズで表示する必要があります。

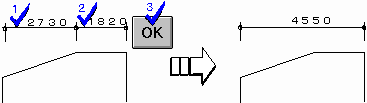

結合	同一直線上に入力されている寸法線を、基準となる寸法線を指定して、1本の寸法線に結合します。結合された寸法線の属性、寸法値の表示位置は、基準となる寸法線と同じになります。

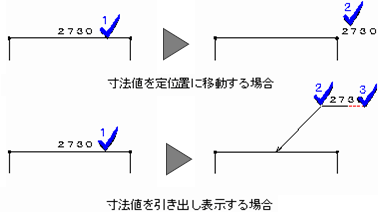

寸法文字移動	文字および寸法線の寸法値を移動します。文字を移動する場合は文字を指定し、寸法線の寸法値を移動する場合は寸法線を指定します。 寸法値は寸法線の定位置（上下左右）に移動したり、引き出し表示に変更することもできます。
寸法線足編集	図面に入力されている寸法線の足の有無、長さなどを編集します。
寸法線属性変更	指定した寸法線の属性（文字高、単位、寸法値の丸め、寸法の形状、接頭・接尾文字列、タグなど）を変更します。

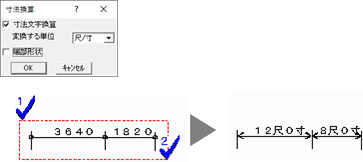

寸法換算	寸法線の形状、寸法値の単位を換算して変更します。
