線分伸縮／結線／接着／交点分割／隅取／延長止線／連続延長

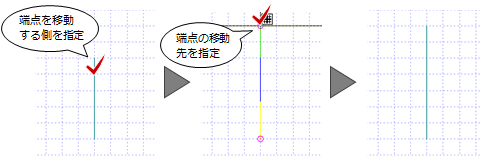

「線編集」メニューの「線分伸縮」を使用します。

メモ

• カマチ、手摺、ウッドフェンス、鉛直面、傾斜面、モール、付土台、付梁、道路、塀、フェンス、パラペット、カーテンボックス、設備図の配線・配管など連続線属性の部材も伸縮できます。

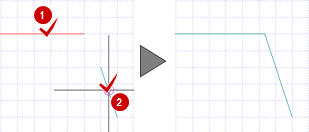

「線編集」メニューの「結線」を使用します。

メモ

• 線分と線分、線分と円弧の結線はできますが、円弧と円弧は結線できません。
• 同一ライン上の線分は結線できません。

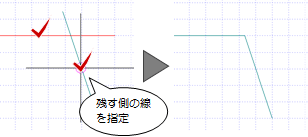

• 次図のように結線するときは、残す側を指定します。


「線編集」メニューの「接着」を使用します。

メモ

• 3つ以上の線分を同時に接着することはできません。同時に接着できるのは、2つまでの線分です。3つの線分を接着したいときは、2つの線分を接着した後、接着した線分と3つ目の線分を接着します。
• 交差する線分は接着できません。このコマンドでは、平行な線分同士を接着します。交差する線分を接着するには、「結線」を使用します。
• 円弧の線分は接着できません。

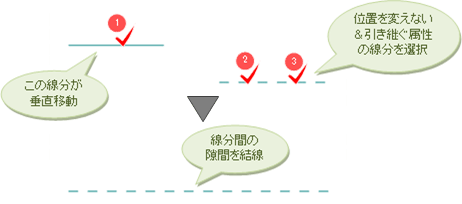

• 「接着」では、垂直移動して結線します。手順3で指定しなかった方の線分が、指定した線分の位置に垂直移動します。
• 垂直移動後、線分間に隙間がある場合は、自動的に結線します。
• 勾配のある線分の場合、垂木などの線分も接着することができます。接着後は、引き継いだ属性の始点下端高と終点の下端高が有効になります。

「線編集」メニューの「交点分割」を使用します。

「交点分割」ダイアログで分割する対象のデータの要素をONにしてから、線分をクリックします。

分割された線分の色が一時的に変わります。次の操作を行うと、元の色に戻ります。

分割前の線分がパック化されているので、分割された線分を選択するには、「パック化選択切替」をOFFにします。

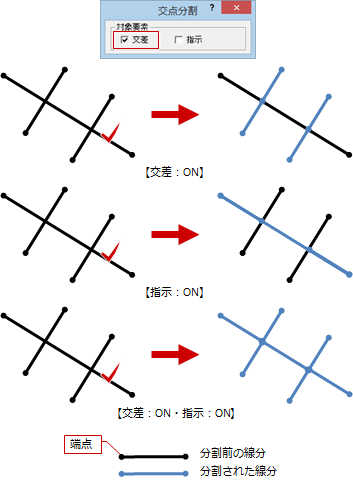

下図は、交点分割後の線分をわかりやすくイメージしたものです。

メモ

• 分割された各線分の交点はクリップ処理されません。

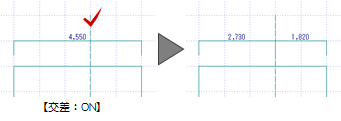

• 寸法線に交差している線分があれば、寸法線を分割することもできます。


「線編集」メニューの「隅取」を使用します。

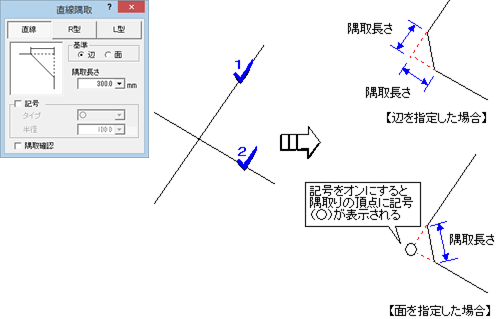

直線の隅取り

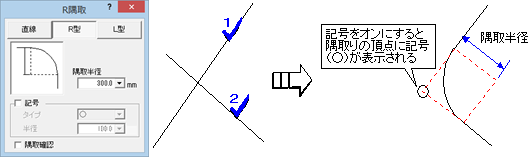

Rの隅取り

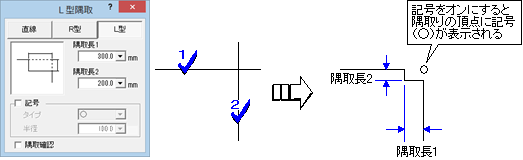

L型の隅取り

メモ

• 隅取り部分に記号を付けるには、「記号」をONにして記号（○、▽、▼）を選びます。
• 指定した2直線の隅取りの状態を確認してから処理したいときは、「隅取確認」をONにします。2直線を指定すると、画面上に隅取りの状態、マウスに「YES/NO」が表示されます。隅取りを実行する場合は、マウスの左ボタンをクリックします。

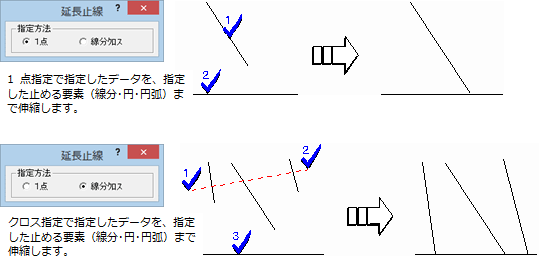

「線編集」メニューの「延長止線」を使用します。

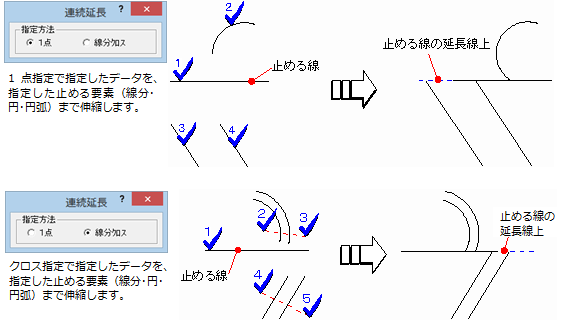

「線編集」メニューの「連続延長」を使用します。
