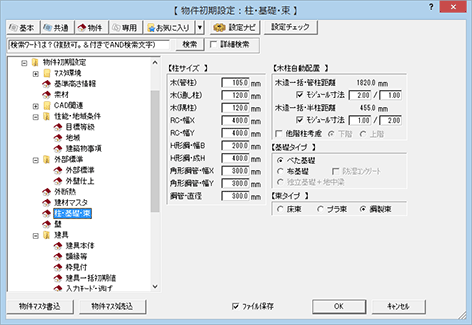

物件初期設定：柱・基礎・束

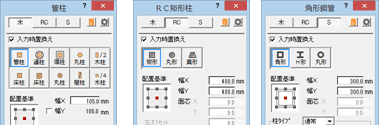

【柱サイズ】では、「自動」で自動配置する柱サイズ、「柱壁」メニューの「柱」で個別入力するときの柱サイズの初期値を設定します。

木（管柱）	管柱の幅を設定します。管柱は、以下の幅にも連動します。 ・丸柱：管柱と同じ幅の直径 ・半柱：管柱の2分の1（見付幅を半分） ・1/4柱：管柱の4分の1 ・床柱：管柱と同じ幅（直径）
	「木（管柱）」の値は、軸組工法における壁（大壁・真壁）の厚さにも連動します。軸組工法以外（2×4工法やS/RC工法）の壁の厚さは、「物件初期設定：壁」の【壁厚】で設定します。
木（通し柱）	通し柱の幅を設定します。
木（隅柱）	隅柱の幅を設定します。
RC・幅X	RC柱（矩形・異形）のX方向の幅を設定します。
RC・幅Y	RC柱（矩形・異形）のY方向の幅を設定します。
H形鋼・幅B	S柱（H形鋼）のX方向の幅を設定します。
H形鋼・成H	S柱（H形鋼）のY方向の幅を設定します。
角形鋼管・幅X	S柱（角形鋼管）のX方向の幅を設定します。
角形鋼管・成Y	S柱（角形鋼管）のY方向の幅を設定します。
鋼管・直径	RC柱（丸形）、S柱（丸形）の直径を設定します。

【木柱自動配置】では、平面図の木造の柱壁を自動配置するとき、管柱・半柱ピッチ、柱自動配置時の参照階を設定します。

木造一括・管柱距離	部屋線や建具の位置から配置された管柱と管柱の間に、管柱を配置するときの間隔を入力します。 管柱と管柱の間がこの距離以上のときに、一方の管柱からこの距離のところに管柱が配置されます。
木造一括・半柱距離	部屋線や建具の位置から配置される管柱を、半柱にするときの間隔を入力します。管柱と管柱の間がこの距離以下のときに、一方は半柱が配置されます。
モジュール寸法	モジュール寸法を使用して距離を自動計算する場合はONにして、分数を設定します。このとき、モジュールにより計算された距離が表示されます。 モジュールが「1000㎜」の場合、「2/1」と設定すると、距離は「1000㎜×2/1＝2000㎜」となります。「1/2」と設定すると距離は「1000㎜×1/2＝500㎜」となります。
他階柱考慮	上階または下階の管柱や通し柱の位置を参照して、柱を自動配置できます。他階の柱を参照するときはONにして、参照する階を上階・下階のどちらにするかを設定します。

【基礎タイプ】

断面図、矩計図、各基礎伏図で描画する基礎タイプ（べた基礎、布基礎、独立基礎+地中梁）を設定します。なお、基礎の詳細は、各専用初期設定で設定します。

【束タイプ】

断面図、矩計図、各基礎伏図で描画する束タイプ（床束、プラ束、鋼製束）を設定します。なお、束の詳細は、各専用初期設定で設定します。

メモ

• 断面図、矩計図の場合、躯体の自動描画、簡易躯体読込を行うときに、ここで設定している基礎タイプを描画できます。
