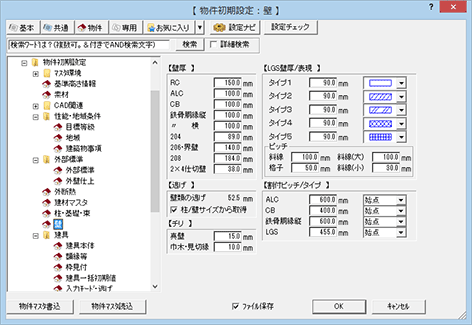

物件初期設定：壁

【壁厚】では、「自動」で自動配置する壁厚、「柱壁」メニューの「壁」で個別入力するときの、RC、ALC、CB、204などの壁厚の初期値を設定します。

メモ

• 木造の大壁・真壁の壁厚の初期値は、「物件初期設定：柱・基礎・束」の「木（管柱）」の値となります。

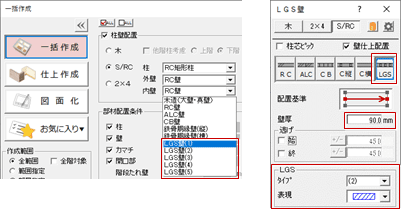

【LGS壁厚/表現】では、「自動」で自動配置するLGS壁の壁厚、「柱壁」メニューの「壁」で個別入力するときの、LGS壁の壁厚、平面表現（なし／斜線／2重斜線／斜め格子／格子）の初期値を、タイプ別（1～5）に設定します。

メモ

• 平面表現の斜線／2重斜線／斜め格子／格子の時のピッチを設定します。


  斜線	平面表現（斜線）のときの斜線のピッチを設定します。
  斜線（大）	平面表現（2重斜線）のときの、間隔が大きい方の斜線のピッチを設定します。
  斜線（小）	平面表現（2重斜線）のときの、間隔が小さい方の斜線のピッチを設定します。
  格子	平面表現（斜め格子／格子）のときの格子のピッチを設定します。

壁類を入力するときの逃げ（オフセット距離）の初期値です。

「柱/壁サイズから取得」がOFFの場合は、逃げの初期値を入力します。

ONの場合、「物件初期設定：柱・基礎・束」で設定している柱サイズ、または「物件初期設定：壁」で設定している壁厚により自動的に設定されます。

柱/壁サイズの連動元

壁類の逃げの初期値を設定する際に取得する連動元の項目は、主構造（物件初期設定：基準高さ情報）ごとに異なります。初期値は、取得した柱/壁サイズの「1/2」になります。

木造	「物件初期設定：柱・基礎・束」の「木（管柱）」
2×4	「物件初期設定：壁」の【壁厚】の「204」
RC造	「物件初期設定：壁」の【壁厚】の「RC」
S造	「物件初期設定：壁」の【壁厚】の「鉄骨胴縁縦」
S/RC造	「物件初期設定：壁」の【壁厚】の「RC」

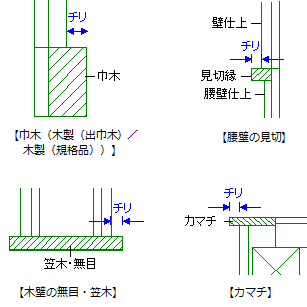

【チリ】では、真壁・巾木・見切縁のチリを変更します。

真壁
巾木・見切縁	次のチリを設定します。

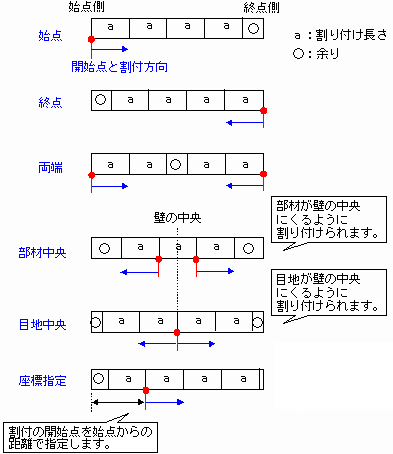

【割付ピッチ/タイプ】では、ALC、CB、鉄骨胴縁縦、LGS壁の割り付けピッチと割り付けの開始位置を設定します。
