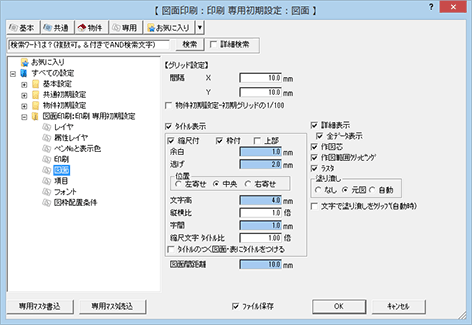

専用初期設定：図面

図面印刷で新規に開く図面のグリッド間隔を変更するには、【グリッド設定】の「間隔」を変更します。

物件初期設定－初期グリッドの1/100

「物件初期設定：CAD関連－初期グリッド・用紙」に設定されている【グリッド設定】の1/100に設定するには、この項目をONにします。 例えば、910mmグリッド間隔の時は、図面印刷の図面は9.1mmのグリッド間隔になります。

メモ

• 新規作成済みの図面のグリッド間隔は、「設定」メニューの「グリッド」で変更できます。

タイトル表示	図面の配置時にタイトルを配置するときはONにします。
	配置図、立面図、断面図、矩計図など、各図面にて「ファイル」メニューの「図面名変更」で名称を変更できるものは、この名称がタイトルの初期値となります。
縮尺付	タイトルに縮尺を表示するときはONにします。
枠付	タイトルに枠を表示するときはONにします。
上部	タイトルを図面の上部に表示するときはONにします。
余白	タイトル枠とタイトル文字列の距離を設定します。
逃げ	図面の作図範囲とタイトルまでの距離を設定します。
位置	配置する図面の作図範囲を基準に、図面のタイトルの表示位置を左寄せ、中央、右寄せにするかを設定します。
文字高	タイトルの文字高さを設定します。
縦横比	タイトル文字の縦横比（文字列の文字の高さに対する横幅の比）を設定します。 例）文字高：10.00、縦横比：0.5とすると、文字の縦サイズが10㎜、横サイズが5㎜となります。
字間	タイトル文字の字間を設定します。
縮尺文字タイトル比	タイトルに対する縮尺の文字の比（0.5～1.0）を設定します（初期値は1.0）。
タイトルのつく図面・表にタイトルをつける	次の図面・表の場合、計算や集計するステージと、その図面を作成するステージがあり、図・表を作成する際にタイトルが自動的に配置されます。そのため、図面印刷でこれらの図面・表を配置するとタイトルが重複することになります。 これらの図面・表にタイトルを付けたいときはONにします。 【タイトルが付く図面・表】 展開図、木造壁量計算表、2×4軸組図、建具表図面、2×4壁量計算表、S/RC軸組図、内部仕上表、外皮性能図、温熱環境計算図、2×4パネル図（床、壁、天井、小壁・トラス、屋根）、外部仕上表、木造軸組図、汎用図面、

図面間距離	複数の図面を同時に括配置するときの図面間の距離を設定します。
詳細表示	図面の線分数は、図面の再描画など表示に影響します。ONのとき、線分が約10000本までのデータを表示します。ただし、線分が0.1㎜以下のデータは表示しません。
全データ表示	線分が約10000本を超えるとき、すべてのデータを表示するにはONにします。このとき、線分が0.1㎜以下のデータも表示されます。 データの再描画などに時間がかかる場合はOFFにします。OFFであっても、印刷時にはすべてのデータが印刷されます。
作図芯	図面で入力されている作図芯（「通り芯」メニューの「通り芯の入力」）を出力しない場合はOFFにします。

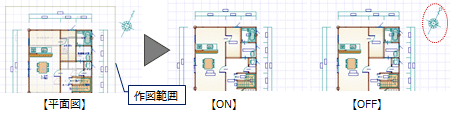

作図範囲クリッピング	図面印刷では作図範囲内が印刷対象となります。作図範囲の外側にもデータが存在する場合に、作図範囲の外側のデータも印刷する場合はOFFにします。 作図範囲内のデータだけの印刷にする場合はONにします。
ラスタ	図面で配置されているラスタデータを出力する場合はONにします。ONであっても、図面印刷では単色で塗り潰されて表示されます。 ラスタデータを出力しない場合はOFFにします。
塗り潰し	図面の塗り潰しは出力しない場合は、「なし」をONにします。
	図面に設定されている塗り潰しのまま出力する場合は「元図」をONにします。
	柱・壁だけを指定した色で塗り潰して出力する場合は「自動」をONにします。 このときの塗り潰し色は、「専用初期設定：ペンNoと表示色」で設定します。
文字で塗り潰しをクリップ（自動時）	「塗り潰し」の「自動」がONのとき、部屋名や汎用文字列と柱・壁の塗り潰し領域と重なる部分をクリップする場合はONにします。 ONであっても、元図の柱・壁のデータがクリップされることはありません。
