地盤面算定表

1. 「表」メニューから「地盤面算定表」を選びます。

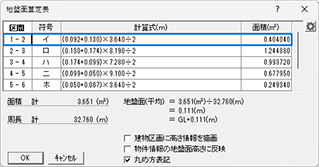

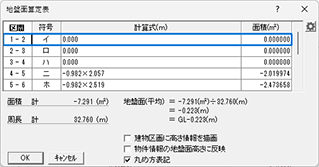

2. 「地盤面算定表」ダイアログが開きます。ダイアログで各区間の算定用地盤面積とその合計、建物区画の周長を確認します。
   これらの数値から、地盤面の平均高さを求めます。
3. 「OK」をクリックします。

4. 表の配置位置をクリックします。

メモ

• 建物区画が複数ある場合は、コマンド実行後に建物区画を選択します。
• 地盤面算定の基準をBMにする場合は、「専用初期設定：丸め・マーク設定－設定2」の「高さ表記」の「地盤面算定基準をGL±0にする」をOFFにします。
• 0.81㎡以下の建物区画は、地盤面算定の計算対象外です。
• 高低差が3mを超える場合、3m以内ごとの平均地盤高を割り出す必要がありますが、3m以内ごとの算定には対応していません。3mを超える高さのままで平均高さを算定しています。
• 地盤面算定表・地盤面算定図の丸め・小数桁数、フォント、文字高など

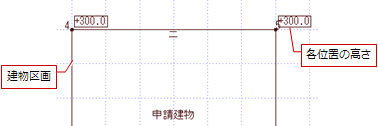

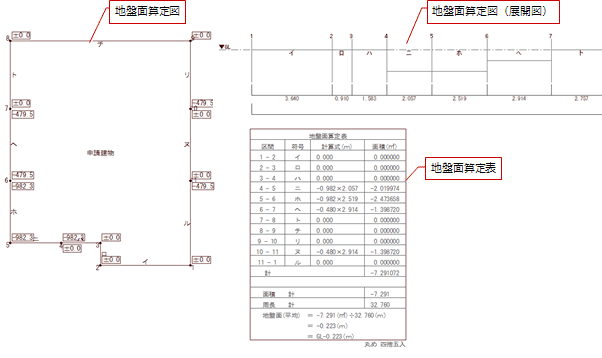

  地盤面算定図（高さ表記）
  丸め・小数桁数	「物件初期設定：CAD関連－単位」の【寸法表記】の「丸め」を使用します。
  高さの単位	「物件初期設定：CAD関連－単位」の【寸法表記】の「単位」が有効です。
  フォント	寸法線は、「共通初期設定：フォント」の「寸法線」を使用します。 高さ表記、符号は、「共通初期設定：フォント」の「一般文字」を使用します。
  文字高	寸法線は、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」を使用します。 高さ表記、符号は、「物件初期設定：CAD関連－寸法・引出線」の【寸法線】を使用します。
  地盤面算定図（展開図）
  丸め・小数桁数	「専用初期設定：丸め・マーク設定－設定2」の「地盤面算定」の「合計面積・距離」で設定します。
  距離の単位	m表記（プログラム固定）
  フォント	「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」で設定します。
  文字高	「専用初期設定：表レイアウト」の「地盤面算定」タブの「文字高さ」で設定します。 ここで、列幅、行高なども設定します。
  地盤面算定表（距離、区間面積、合計面積、周長）
  丸め・小数桁数	「専用初期設定：丸め・マーク設定－設定2」の「地盤面算定」で設定します。
  単位	距離はm表記（プログラム固定）、面積は㎡表記（プログラム固定）
  フォント	「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」で設定します。
  文字高	「専用初期設定：表レイアウト」の「地盤面算定」タブの「文字高さ」で設定します。 ここで、列幅、行高なども設定します。
