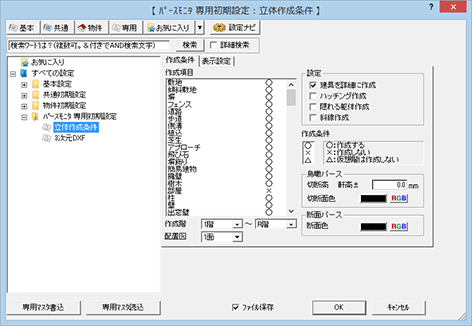

専用初期設定：立体作成条件（作成条件）

作成する立体データ、作成する配置図の面（初期値）、鳥瞰・断面パースの切断面色などを設定します。

立体の作成の有無を変更する

作成する立体が多いほど、パースモニタの作成時間が長くなります。

例えば、マンションなど作成階が多く、入力されている部品が多いときに、主に外観を確認するような場合は、部屋内に配置している部品を作成しないことで、立体作成の時間を短くできます。

  1. 「作成項目」で立体を作成しない項目を選びます。
    Ctrlキーを押しながら項目を選ぶと複数選択できます。
  2. 「作成条件」の「×」をクリックします。

メモ

  • 「カタログ部品（天井）」を「×」にすると、天井伏図で入力されている照明部品の立体が作成されません。建物内部からもれる照明の明かりを表現したいときは、「○」にしておきます。
  • 通常の外観・内観のパースを確認するときは、「部屋」は「×」に設定しておきますが、次図のように部屋の立体だけを確認したい場合、部屋を「○」にします。このときの部屋の立体色は、「物件初期設定：素材」の「部屋」で設定されている素材で表現されます。
  • 「×」で立体が作成されていないものは、拡張画面の「表示」タブには表示されません。
  • 立体が作成されているものは、拡張画面の「表示」タブで表示・非表示を切り替えることができます。

仮想階が設定されている場合

例えば、マンションなどの建物で仮想階に設定されている場合、外観を確認するため、仮想階の内観データは不要というときは、仮想階の指定したデータだけは作成しないようにできます。

外壁仕上など外部データの作成項目を「○」、内壁仕上やカタログ部品（家具）など内部データを「△」にして立体データを作成します。

次図は、壁や柱、外壁仕上などを「△」にして、立体データを作成したものです。仮想階の外壁仕上が作成されていないことを確認できます。

「パースモニタ」をクリックしたときは、ここで指定している階の立体を作成します。次のようなとき、確認したい階を指定しておくとよいです。

  • パースモニタにすべての階の立体が描画されない場合
  • マンションなど作成階が多いときに、すべての階の立体を作成する必要がない場合（20階建てで1～5階だけを確認したい）
  • マンションなど作成階が多いときに、指定した階だけの内観を確認したい場合

配置図で申請用は1面、外構用（案1）は2面、外構用（案2）は3面というように複数の配置図がある場合、作成する配置図の面を指定する必要があります。

「パースモニタ」をクリックしたときは、ここで指定している配置図の図面の立体を作成します。

パースモニタの作成時に配置図の図面を指定したい場合は、「パース」メニューの「条件を設定して開く」を使用します。

パースモニタの作成には、以下の設定も影響します。

建具を詳細に作成 建具の取手や厚みなどリアルな立体で描画するときはONにします。床脇、書院とドーマで建具（3Dカタログ建具・AM建具）を使用している場合も、この設定が影響します。
線で立体を描画するときはOFFにします。
ONの場合、「編集」メニューの「建具開閉」で建具（3Dカタログ建具・AM建具）を開閉できます。
※開閉できない建具もあります。
ONの場合、OFFのときと比べて、パースモニタの作成時間が多少長くなります。
ハッチング作成 「隠面（フラット）」の表示モードでパースを描画する場合に、仕上に設定されている目地を描画するにはONにします。
主にパースモニタを「隠面（テスクチャ）」で表示する場合はOFFにします。
隠れる躯体作成 初期値では、仕上に隠れる柱や壁などの立体データは不要のため作成していません。仕上を非表示にして、躯体（特に柱位置）を確認したいときは、ONにします。
このとき、「表示」メニューの「一時透明化」をクリックしてOFFにし、拡張画面（表示）で「壁」をOFFにします。
基本的には「隠れる躯体作成」をOFFにしておきます。不要な立体データを作成しない分、立体データは軽くなります。
また、ONにし結果、仕上面に躯体の一部が描画されてしまうような場合はOFF、もしくは「表示」メニューの「一時透明化」をONにしてください。
斜線作成 パースモニタの作成時に、配置図の敷地の斜線を立体表示する場合はONにします。
パースモニタの作成後に手動で斜線の表示を切り替える場合はOFFにしておきます。
次の場合は、斜線が表示されません。
・配置図に敷地が入力されていない場合
・敷地の立体を作成していない場合
・敷地を非表示にしている場合

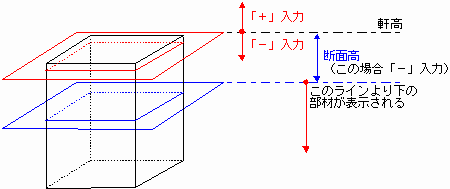

切断高 鳥瞰パースモニタで、切断する壁の高さを、軒高から切断面までの距離（増減値）を入力します。
「＋」入力の場合は外壁・内壁仕上が延長されて作成されます。
建具は、建具の下端高が切断高より高い場合は作成されません。
切断高を下げた場合など、建具や部品などはその位置で切断しません。
切断面色 「RGB」で切断面の色を設定します。

「断面パース」の「断面色」にある「RGB」で、断面の色を設定します。
