専用初期設定：凡例－耐力壁

ここでは、「筋かい＋面材」の凡例を新規登録する例で解説します。

1. 一覧で未登録欄を選び、「変更」をクリックします。
   ※ 設定内容を変更するときは、登録済みの凡例を選んで「変更」をクリックします。

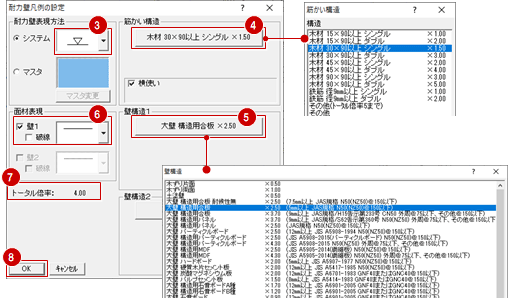

2. 「耐力壁凡例の設定」ダイアログの「耐力壁表現方法」で耐力壁の記号を選びます。
3. 「筋かい構造」をクリックして、筋かいを選びます。
4. 「壁構造1」をクリックして、面材を選びます。
5. 耐力壁に面材も表現する場合は、「面材表現」の「壁1」をONにして面材の記号を選びます。
   ※ 面材を複数持つときは、同様に「壁構造2」を設定して、「面材表現」の「壁2」で記号を選びます。
6. 「トータル倍率」を確認して、「OK」をクリックします。

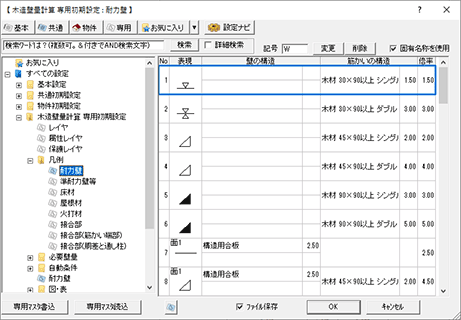

7. 凡例に登録されます。
   「面材表現」がONの場合は、「表現」のセルに「面1」または「面2」「面1・2」と表示されます。


メモ

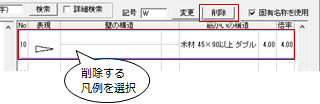

• 使用していない耐力壁の凡例を削除するには、削除する凡例を選択してから「削除」をクリックします。
  削除する凡例が物件で使用されている場合、正しい計算ができなくなりますのでご注意ください。


耐力壁表現方法

耐力壁の図面での表現を設定します。

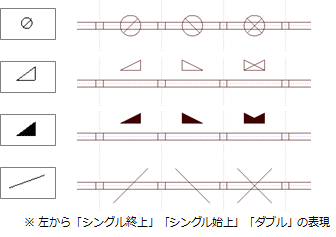

システム	システムで用意されている記号を一覧から選びます。 次の記号は、入力する筋かいのタイプ（シングル終上／シングル始上／ダブル）によって表現が変わります。
マスタ	オリジナルで作成した記号を筋かいマスタから選びます。変更する場合は「マスタ変更」をクリックします。

メモ

• 耐力壁表現のサイズは、「専用初期設定：耐力壁」で設定します。

筋かい構造

筋かいの寸法や倍率などの構造を「筋かい構造」ダイアログから選びます。

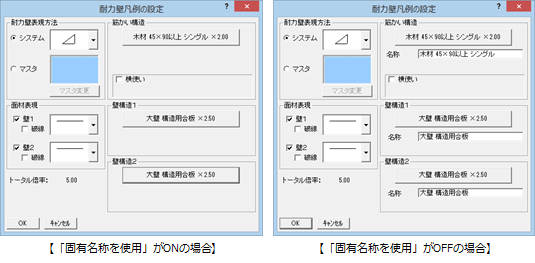

「専用初期設定：凡例－耐力壁」ダイアログ上部の「固有名称を使用」がOFFの場合は、筋かい構造の名称も任意に変更できます。

一覧にない場合は、「その他（トータル倍率5まで）」または「その他」を選んで、筋かい構造の名称、倍率、タイプ（シングル／ダブル）、幅、せいを設定します。

その他（トータル倍率5まで）	トータル倍率に制限（5.00）があり、「筋かい構造の倍率＋壁構造の倍率」が「5.00」以上になっても、トータル倍率は「5.00」になります。
その他	トータル倍率に制限がないため、5.00倍を超える設定が可能です。

メモ

• 「その他（トータル倍率5まで）」または「その他」を選んで幅、せいを入力すると、そのサイズによって倍率が自動的に設定されます。直接入力も可能です。

幅×せい または せい×幅	倍率
	シングルの場合	ダブルの場合
15×90以上30×90未満	1.00	2.00
30×90以上45×90未満	1.50	3.00
45×90以上90×90未満	2.00	4.00
90×90以上	3.00	5.00

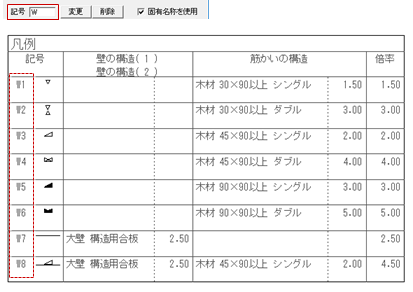

• 「その他（トータル倍率5まで）」または「その他」を選んで筋かい構造を設定すると、凡例表を配置したときに記号の横に「＊」印が表示されます。
  なお、凡例表は、「壁量」メニューの「凡例」や、壁量計算表の「基準法」メニューの「凡例」で配置できます。

• 木材を平使いで筋かいをかける場合は「横使い」をONにします。例えば、30×90の片筋かいは「横使い」ONで、木材の幅が90mm、せいが30mmになります。
• 木材の幅、せい、横使いの設定は、床小屋伏図で使用します。

面材表現

「壁構造1」「壁構造2」を設定したとき、耐力壁記号に加えて面材記号も表現する場合は、「壁1」「壁2」をONにして、面材の記号を選びます。

面材の記号で「直線」を選んでいるときに「破線」をONにすると、面材記号を破線で表現できます。

壁構造

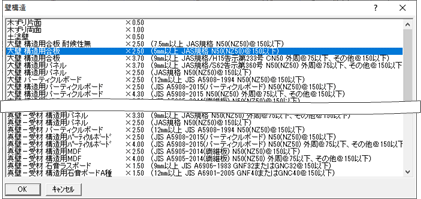

構造用の壁を使用する場合は、壁の種類や倍率を「壁構造」ダイアログから選びます。

「専用初期設定：凡例－耐力壁」ダイアログ上部の「固有名称を使用」がOFFの場合は、壁構造の名称も任意に変更できます。

一覧にない場合は、「その他（トータル倍率5まで）」または「その他」を選んで、壁構造の名称、倍率を設定します。

その他（トータル倍率5まで）	トータル倍率に制限（5.00）があり、「筋かい構造の倍率＋壁構造の倍率」が「5.00」以上になっても、トータル倍率は「5.00」になります。
その他	トータル倍率に制限がないため、5.00倍を超える設定が可能です。

メモ

• 「その他（トータル倍率5まで）」または「その他」を選んで壁構造を設定すると、凡例表を配置したときに記号の横に「＊」印が表示されます。
  なお、凡例表は、「壁量」メニューの「凡例」や、壁量計算表の「基準法」メニューの「凡例」で配置できます。

• 壁構造ありのとき、耐力壁に面材を表現する場合は「面材表現」の「壁1」「壁2」をONにします。耐力壁の入力時に、耐力壁+面材の記号で表現されるようになります。
• 面材の配置位置（面寄り）は、「専用初期設定：自動条件－耐力壁」の「耐力壁配置位置」の「面材表現 壁1」、または耐力壁の入力時に設定できます。
• 「N値用倍率」は、柱接合部の判定で使用するN値計算で、壁量計算で使用する壁倍率とは異なる数値を使用します。例えば、制震ダンパーを使用する場合などで次のように設定します。

  「姿図（構造パース）」をONにすると、制震ダンパーのイメージで構造パースや軸組モニタに表示されます。


トータル倍率

筋かい構造、壁構造1、壁構造2の倍率の合計を表示します。

筋かい構造、壁構造の両方が「その他」以外の場合は、トータル倍率に制限（5.00）がかかるため、合計が「5.00」以上になっても「5.00」と表示されます。

筋かい構造、壁構造のどちらかを「その他」にした場合は、トータル倍率の制限はかかりません。

凡例表で表記する耐力壁の記号は、「記号」で設定します。半角で4文字まで入力できます。

凡例表は「壁量」メニューの「凡例」や、壁量計算表の「基準法」メニューの「凡例」で配置できます。
