見付面積（矩形）／見付面積（円）／見付面積（弓型）／見付面積（多角円形）

風力に対する必要壁量を算出するための見付面積を入力します。

ここでは、矩形の見付面積で解説します。

見付面積を入力する

1. 「階変更」メニューから見付面積を入力する階を選びます。
2. 「見付面積（矩形）」をクリックします。
3. 「見付面積」ダイアログで面積のタイプを選びます。


通常	通常の見付面積を入力します。
吹抜け	面積を差し引く部分に入力します。

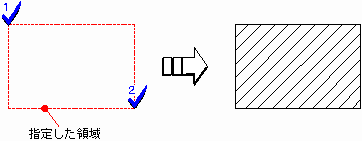

4. 面積の範囲を入力します（入力方法：矩形）。


メモ

• 見付面積は「通常の面積 － 吹抜け部分の面積」で計算されます。
• 見付面積の設定階によって、領域のハッチングが異なります。

• 円形、弓型、多角円形の見付面積は、次のように入力します。

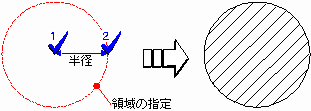

	見付面積（円）	面積の中心と半径をクリックします。
	見付面積（弓型）	円弧部分の始点、通過点、終点をクリックします（入力方法：円弧3点）。

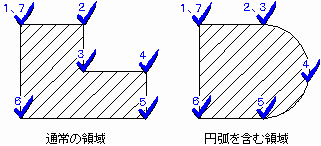

	見付面積（多角円形）	面積の範囲を順に入力し、最後に1点目を再度クリックするか、ポップアップメニューの「OK」をクリックします。

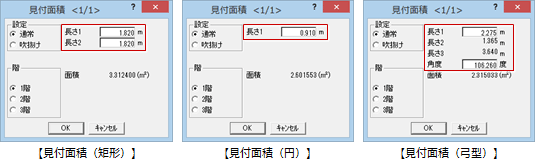

• 見付面積を属性変更すると、各項目や面積を確認または変更できます。
  「長さ」「角度」は、矩形、円、弓型の見付面積の場合に表示されます。
  なお、長さや面積の表記は、壁量計算の「専用初期設定：図・表－計算」の「小数桁数」の設定が有効です。


  見付面積（矩形）	長さ1：X方向の長さを表示します。 長さ2：Y方向の長さを表示します。
  見付面積（円）	長さ1：半径を表示します。
  見付面積（弓型）	長さ1：半径を表示します。 長さ2：円の中心から直線部分におろした垂線の長さを表示します。 長さ3：直線部分の長さを表示します。 角度：円弧の中心角を表示します。 ※「長さ2」「長さ3」は、「長さ1」と「角度」から計算されます。
