専用初期設定：建築材料図

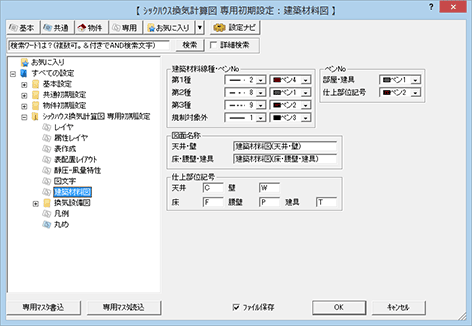

「建築材料線種・ペンNo」で建築材料区分ごとに作図で使用する線種とペンNoを設定します。

また、「ペンNo」で部屋と建具、および仕上部位記号の作図で使用するペンNoを設定します。

メモ

• 「建築材料線種・ペンNo」の建築材料区分は、シックハウスチェックの「専用初期設定：建築材料」で設定した「JIS/JAS表記」のON/OFFによって異なります。
  ONのときはJIS/JAS表記（F☆、F☆☆、F☆☆☆、F☆☆☆☆）、OFFのときは建築基準法表記（第1種、第2種、第3種、規制対象外、告示対象外）になります。

「図面名称」の「天井・壁」で建築材料図（天井・壁）、「床・腰壁・建具」で建築材料図（床・腰壁・建具）の図面名称を設定します。

全角で20文字（半角で40文字）まで入力できます。

なお、図面配置時には図面名称の前に階表記が追加されます。

「仕上部位記号」の「天井」「壁」「床」「腰壁」「建具」で各部位の記号を設定します。

全角で2文字（半角で4文字）まで入力できます。

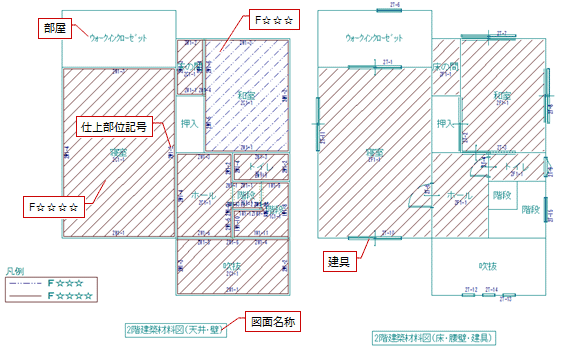

建築材料図では、次のように仕上部位記号が配置されます。下図は「1階、1番目の居室、14番目の壁仕上」を示しています。
