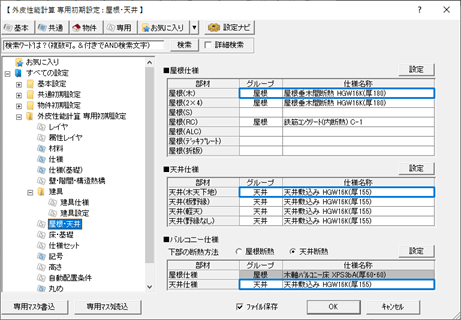

専用初期設定：屋根・天井

屋根の構造別、天井のタイプ別に熱的境界の仕様を選択します。

屋根の構造は屋根伏図で入力した屋根、天井タイプは平面図で入力した部屋の天井仕上を参照します。

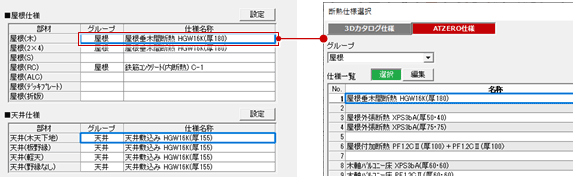

1. 各部位のセルをダブルクリック、またはセルをクリックして「設定」をクリックします。
   ※ 3Dカタログ断熱仕様の確認画面が表示された場合は「OK」をクリックします。
2. 「断熱仕様選択」ダイアログで断熱仕様を選択します。
   ※「断熱仕様選択」ダイアログには「専用初期設定：仕様」で登録した断熱仕様が表示されます。


メモ

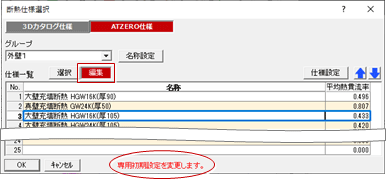

• 「断熱仕様選択」ダイアログの「編集」をONにすると、断熱仕様の移動や構成材料の変更が可能になります。ここで変更すると、「専用初期設定：仕様」に登録されている内容が変更されます。

• 「専用初期設定：自動配置条件」の「屋根・天井」の「屋根断熱」がONのときは「■屋根仕様」の熱的境界、「天井断熱」がONのときは「■天井仕様」の熱的境界が自動配置されます。

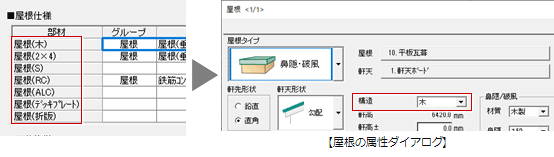

• 「■屋根仕様」の「部材」にある「屋根（木）」「屋根（RC）」などの構造は、屋根の属性ダイアログの「構造」を参照します。

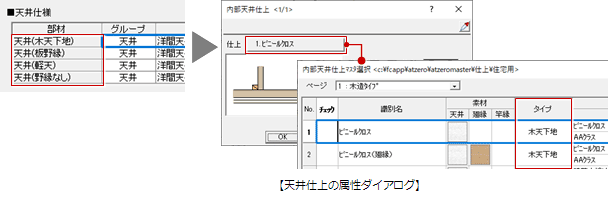

• 「■天井仕様」の「部材」にある「天井（木天下地）」などは、天井仕上の属性の天井仕上のタイプ（天井仕上マスタ）を参照します。

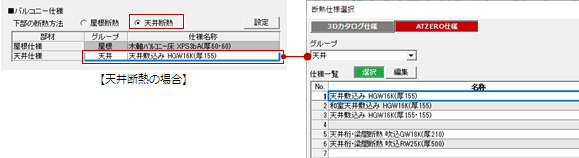

「■バルコニー仕様」で、バルコニー下部の部屋に自動配置される断熱の仕様を屋根仕様にするか天井仕様にするかを設定します。

「自動配置」でバルコニー下部の部屋領域に天井仕様を自動配置するときは、「天井断熱」をONにします。
屋根仕様を自動配置するときは、「屋根断熱」をONにします。

3Dカタログ断熱仕様の確認画面が表示された場合は「OK」をクリックします。

メモ

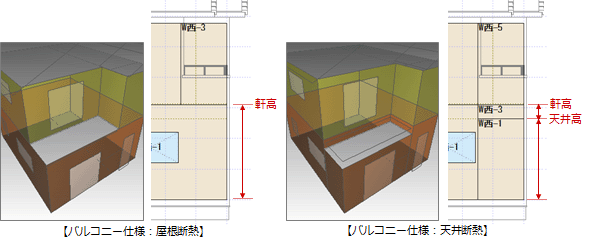

• 屋根断熱と天井断熱では、バルコニー部分に自動配置される熱的境界（壁）の位置、壁の高さが異なります。
