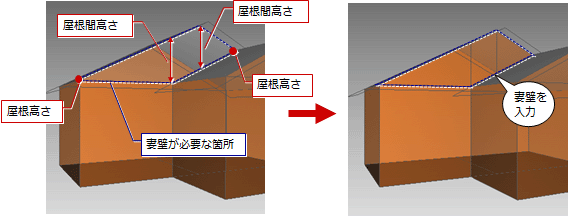

屋根高さ計測／屋根間高さ計測

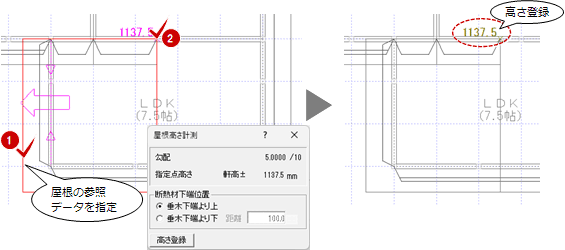

1. 「編集」メニューから「屋根高さ計測」の「屋根高さ計測」を選びます。
2. 計測する屋根の参照データをクリックします。
3. 計測したい位置をクリックします。
4. 「屋根高さ計測」ダイアログで屋根の勾配、指定点高さ（軒高基準）を確認します。
5. CAD画面に補助点と高さを登録したいときは、ダイアログの「高さ登録」またはポップアップメニューの「OK」をクリックします。
   高さを登録しない場合は、ポップアップメニューの「キャンセル」をクリックします。


メモ

• 「屋根高さ計測」ダイアログの「断熱材下端位置」は、屋根断熱材の施工位置を確認します。
  熱的境界（屋根）を配置するときの「断熱材下端位置」の初期値は、「専用初期設定：自動配置条件」の「屋根断熱」の「高さ」で設定した内容になります。

• 「高さ登録」で登録された高さは、不出力ペンで作図されます。

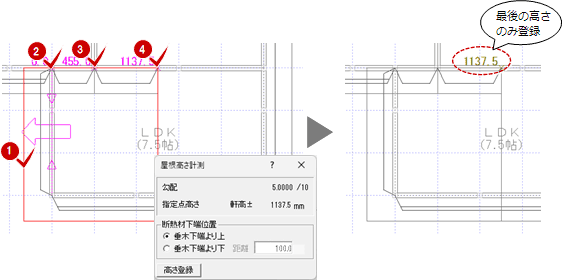

• 計測したい位置が複数ある場合は、連続的にクリックします。ただし、登録できる高さは最後にクリックした位置のみです。


1. 「編集」メニューから「屋根高さ計測」の「屋根間高さ計測」を選びます。

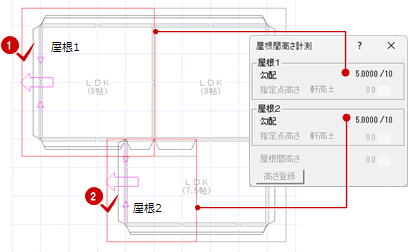

2. 計測する2つの屋根の参照データをクリックします。
   どちらの屋根から指定してもかまいません。

3. 計測したい位置をクリックします。

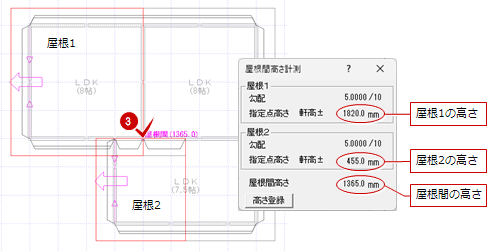

4. 「屋根間高さ計測」ダイアログで各屋根の指定点の高さ（軒高基準）、屋根間の高さを確認します。
5. CAD画面に補助点と高さを登録したいときは、ダイアログの「高さ登録」またはポップアップメニューの「OK」をクリックします。
   高さを登録しない場合は、ポップアップメニューの「キャンセル」をクリックします。
