耐震診断 筋かい面材凡例表
配置している筋かい、面材の凡例表を配置します。
筋かいと面材の凡例表を配置する

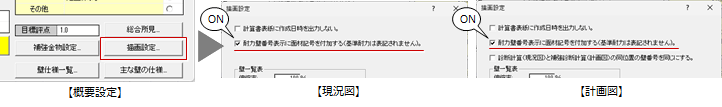

はじめに、「概要設定」の「描画設定」から「耐力壁番号表示に面材記号を付加する（基準耐力は表記されません）。」のチェックを確認します。
ONの場合は筋かいと面材の凡例表、OFFの場合は筋かいの凡例表のみになります。

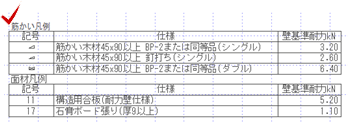

ON：筋かいと面材の凡例表
「柱壁」メニューから「筋かい面材凡例表」を選びます。- 表の配置位置をクリックします。
OFF：筋かい凡例表のみ
- 「柱壁」メニューから「筋かい面材凡例表」を選びます。
- OFFの場合は、確認画面が表示されるので「OK」をクリックします。
- 表の配置位置をクリックします。
