診断結果

「診断結果」では、判定結果を確認して診断書、ご説明書（Excelデータ）を作成することができます。

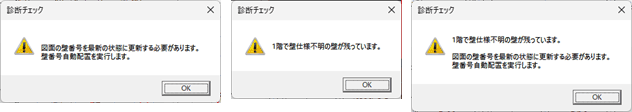

耐震診断の計算に必要なデータが未入力の場合は、確認画面が表示されます。内容を確認して、対応を行った後に「診断結果」をクリックしてください。
例えば、耐力壁を追加、変更、削除した後に「壁番号自動配置」を行っていない場合、計画図で耐震診断をするときに「仕様不明壁」がONの耐力壁が残っている場合は、確認画面が表示されます。
両端部が構造柱の場合のみ、有効な耐力壁として診断します。
（間柱・木柱/２・木柱/４、柱タイプが「たれ、腰、たれ・腰、中」、非構造柱は対象外です。）

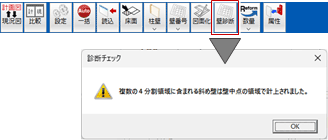

「概要設定」の【計算方法】が「4分割法」で斜め壁があるプランでは、「診断結果」をクリックしたときに確認画面が表示されます。
斜め壁の計算については、「配置した耐力壁に壁番号を割り当てる」のメモを参照してください。

診断結果を確認する

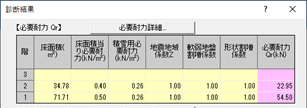

【必要耐力 Qr】
必要耐力詳細ボタン	耐震診断書の必要耐力の算出が表示され、床面積当り必要耐力の計算など、必要耐力の値を算出するときの計算を確認できます。
床面積	「耐震診断床面積」で設定する床面積、床面積表が影響します。 ※「概要設定」の【床面積】で確認できます。

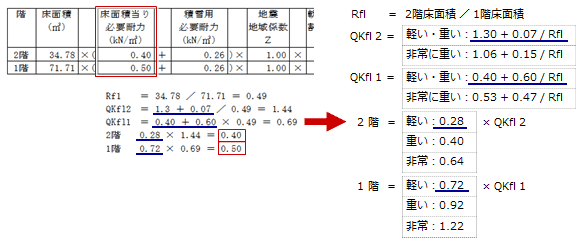

床面積当り必要耐力	「概要設定」の「必要耐力計算方法」の「精算法」「略算法」、「建物重量」で係数が変わってきます。例：精算法による計算
積雪用必要耐力地震地域係数Z 軟弱地盤割増係数形状割増係数	「概要設定」の「地震地域係数」「積雪加算」「軟弱地盤割増」「形状割増」の値がセットされます。物件にあった係数がセットされているかを確認します。

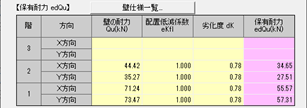

【保有耐力 edQu】
壁仕様一覧ボタン	配置されている耐力壁の壁仕様、柱接合部仕様、基礎形式に間違いがないかを確認できます。
壁の耐力 Qu	壁基準耐力、柱接合部仕様、基礎形式によって決まります。柱接合部の耐力低減係数Kjは、「概要設定」の「積雪深さ」により変わってきます。
配置低減係数 eKfl	「耐震診断床面積」で設定されている側端部分の面積、「概要設定」の「床仕様」が影響します。
劣化度 dK	「概要設定」の「築年数」と「劣化度」が影響します。

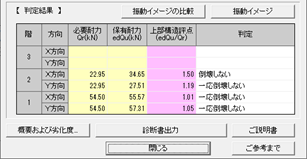

【判定結果】

振動イメージの比較ボタン

計画図のみ表示されるボタンです。

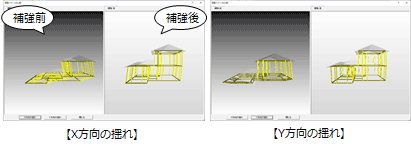

X方向、Y方向の揺れをクリックすると振動し、補強前プランと補強後のプランで振動の違いを確認できます。
※ 建物の倒壊は「振動イメージ」と同様です。
※ 振動イメージ機能は、耐震診断評価の対象外です。

振動イメージボタン

「X方向の揺れ」「Y方向の揺れ」をクリックすると振動します。
※ 振動イメージで建物の倒壊は、「上部構造評点」が0.7未満のときに確認できます。
※ 振動イメージ機能は、耐震診断評価の対象外です。

必要耐力 Qr

ダイアログ上段の【必要耐力 Qr】の値を表示します。

保有耐力 edQu

ダイアログ中段の【保有耐力 edQu】の値を表示します。

上部構造評点edQu／Qr

保有耐力／必要耐力の値を表示します。値から右図のように判定します。
また、この値は入力画面に表示の「評価」ダイアログの「上部評点」「判定」と連動します。

概要および劣化度ボタン

「概要設定」が表示されます。設定を変更して「OK」をクリックすると、「診断書出力」から耐震診断書に反映されます。

診断書出力ボタン

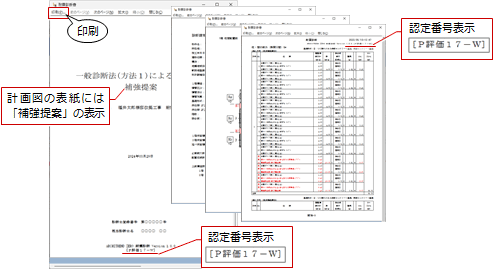

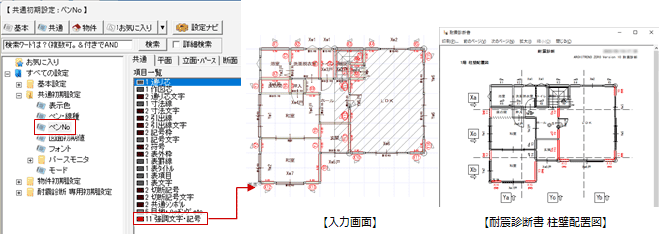

耐震診断書が表示され、計算の確認や診断書を印刷できます。
・計画図の表紙には、「補強提案」の表示があります。
・表紙の下部とヘッダーには、認定番号が表示されます。

ご説明書ボタン

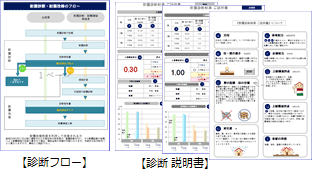

耐震診断フローと診断結果をExcelデータに出力します。施主への説明書としてお使いいただけます。

ご参考までボタン

耐震診断に関するヒント（Webページ）を表示します。
