補強金物数量表

接合部の仕様変更や追加になった柱の本数と筋かいの数量を表示して、確認や変更ができます。また、補強金物数量表を配置します。

計画図のみ表示されるコマンドです。

補強金物を確認、変更する

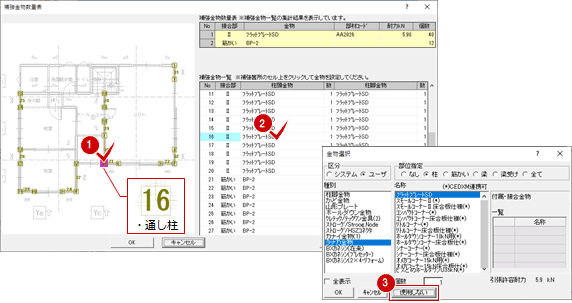

1. 「数量」メニューから「補強金物数量表」をクリックします。
2. 金物を変更するときは、セルをクリックして表示された「金物選択」ダイアログで金物を選択します。
   金物が不要なときは、「使用しない」をクリックします。

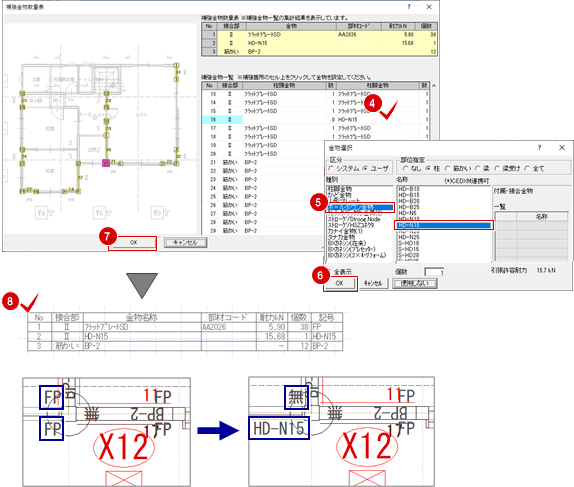

3. 「柱脚金物」も変更します。セルをクリックして、「金物選択」ダイアログで金物を選択します。
4. 「OK」で閉じていくと、マウスに補強金物一覧表が表示されるので、配置位置でクリックします。
   表を配置すると、入力画面に金物が表示されます。


メモ

• 金物を変更したい場合は、属性変更ではなく 「数量」メニューの「補強金物数量表」を表示して、金物を変更し表を再配置します。

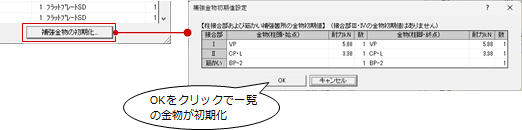

• 「補強金物の初期化」をクリックすると「概要設定」の「補強金物設定」で設定した金物が表示され、「OK」をクリックすると「補強金物初期化設定」の内容で、「補強金物数量表」の金物が初期化されます。また、「補強金物初期化設定」ダイアログでは金物変更も可能で、「概要設定」の「補強金物設定」と連動します。
