「S/RC積算」オープン

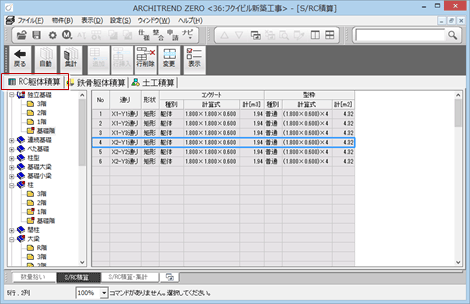

「RC躯体積算」タブをクリックします。

	設定	S/RCの積算集計条件について設定します。
	戻る	S/RC積算を開いたまま、数量拾いの画面に戻ります。
	自動積算	S/RC伏図、根切配置、標準配筋マスタを参照して、コンクリート、型枠、鉄筋、鉄骨、根切り、すき取り、不用土処理の数量を積算します。
	積算集計	積算したデータを階別、部位別、項目別に集計したデータの画面を開きます。
	追加	ツリー項目の「雑」の最終行に、RC躯体の積算データを追加します。
	行挿入	ツリー項目の「雑」で選択した行の上に、RC躯体の積算データを挿入します。
	行削除	選択したRC躯体の積算データ、ツリー項目の「雑」の積算データを削除します。
	変更	選択したRC躯体の積算データ、ツリー項目の「雑」の積算データを変更します。
	表示項目設定	RC躯体の積算データを一覧表示する項目（コンクリート・型枠・鉄筋・備考）を設定します。
ファイル	プリンタの設定	印刷時に使用するプリンタや用紙などを設定します。
	印刷プレビュー	印刷するときのイメージを表示します。
	印刷	S/RCの積算集計データを印刷します。
	TXT書き出し	S/RCの積算集計データをテキストデータに出力します。
	Excel出力	S/RCの積算集計データをExcelデータに出力します。

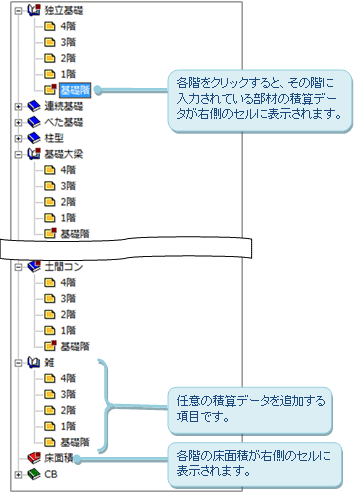

積算ツリーについて

各部材の積算データを、階別のツリー形式で表示します。

各部材／各階 S/RC部材を集計する積算の明細です。 床面積 各階の床面積データです。「専用初期設定：自動」の「床面積」の設定により、床面積の計上元が異なります。 雑 伏図に入力していない部材などの積算データを追加します。

積算明細の項目について

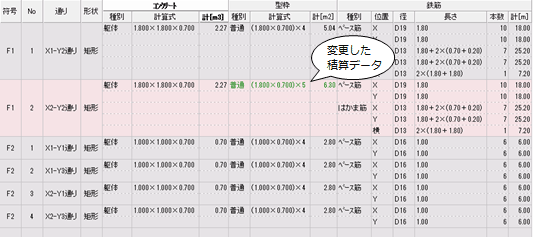

積算データの内容を編集する場合は、セルにフォーカス（枠表示）を移動して F2キーを押すか、セルをダブルクリックします。 自動積算したデータを変更すると、積算データの背景色が変わります。

符号	各部材の符号です。
No	同一符号内の連番です。
通り	部材が入力されている通り芯名です。
形状	部材の形状です。
コンクリート

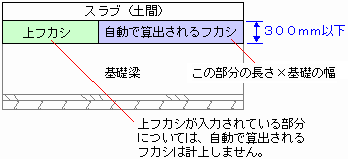

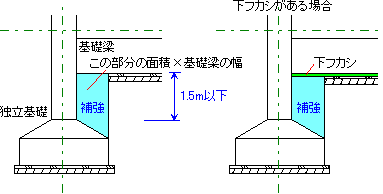

種別	コンクリートの種類です。 躯体 通常のコンクリートです。 あご 設備基礎のあご部分です。 フカシ フカシ部分です。 躯体図で入力した通常のフカシ以外に、スラブ（土間）下端～基礎梁上端間（300mm以下の場合）に自動で算出されるフカシがあります。 増し打ち 躯体に増し打ちした鉄筋入りです。 釜場 釜場を囲む側部のコンクリートです。釜場の底部分のコンクリートは、含みません（底部分は、躯体に含みます）。 ハンチ 独立基礎のハンチ部分、梁の水平ハンチ部分や鉛直ハンチ部分です。 立上り 連続基礎の立上り部分です。 補強 独立基礎と基礎梁の補強部分です。基礎梁の端部が独立基礎上にあり、基礎梁（躯体下端）が独立基礎天端（ただし、ハンチがある場合はフーチング天端ではなくハンチ天端）より高く、その離れが 1.5m 以下の場合に算出されます。補強部分と重複する基礎梁の捨てコン、砕石は、その部分だけ短くして計上されます。また、基礎梁に下フカシがある場合には、補強部分は基礎梁の下フカシ下端から独立基礎天端で計上されます。 重複 以下の重複する部分の差引き（▲）です。 ・独立基礎と基礎梁 ・連続基礎と基礎梁 ・べた基礎と基礎梁 ・スラブ系と基礎フーチング ・一般梁と基礎フーチング ・バルコニーの壁とスラブ ・スラブ系と柱 ・梁（取り合いを欠除のないものとみなさない面積より大きい場合） ・柱と梁 ※スラブ系：スラブ ・片持ちスラブ ・べた基礎 ・土間 ※一般梁：大梁 ・小梁 ※基礎フーチング：独立基礎 ・連続基礎 開口 壁と開口が重複する部分、壁と出窓壁の重複する部分（壁に取り付く出窓壁は開口とみなすため）の差引き（▲）です。 吹抜 スラブ（片持ちスラブ、土間も含む）と吹抜が重複する部分の差引き（▲）です。 手摺 階段の手摺高は、手摺の設定別に積算集計されます。
計算式	コンクリートの積算根拠となる計算式を表示します。
計	コンクリートの積算数量（体積m3）を表示します。
型枠
種別	型枠の種別です。 通常の部材の型枠 「専用初期設定：使用材料」で設定した種類によって、「普通」「特殊1」「特殊2」「打放」が表示されます。 部材の形状および打放し・断熱材の有無によって決定する型枠 曲面：連続基礎、梁、壁、パラペット、釜場のR部分の型枠です。 断熱：断熱材が入力されている部分で、数量は断熱材の面積を表示します。 打放：R以外で打放しが入力されている部分の型枠です。 円柱：丸形の柱の型枠です。 曲面打放：Rの連続基礎、梁、壁、パラペットで打放しが入力されている部分の型枠です。 円柱打放：丸形の柱で打放しが入力されている部分の型枠です。 階段の型枠 RC躯体図の配置データの配筋情報の設定によって、各部位の型枠の種類が決まります。 手摺の型枠 階段の手摺高は、手摺の設定別に積算集計されます。 断熱材の型枠 ［］内に断熱材の厚さ（m）が表示されます。 打継面の型枠 「自動」で積算範囲を指定し、「積算範囲境界枠」をONにして積算を行ったときに表示されます。型枠の種類は、「専用初期設定：使用材料」の「積算範囲境界（打継面）」で選択します。
計算式	型枠の積算根拠となる計算式です。
計	型枠の積算数量（面積m2）です。 開口部、吹抜け部分による型枠の差引き（▲）は、その面積が「開口部の数量差引き対象外」の値を超える場合に算出されます。 接合部による型枠の差引き（▲）が行われるのは以下の部分です。 ・独立基礎に対する基礎梁 ・連続基礎に対する連続基礎 ・べた基礎に対するべた基礎 ・柱に対する梁、壁 ・梁（側面）に対する独立基礎、連続基礎、べた基礎、RCスラブ、片持ちスラブ、梁 ・梁（底面）に対する壁 ・壁に対する壁 ・壁（バルコニー壁も含む）に対するRCスラブ、片持ちスラブ ただし、接合部の面積が「接合部の数量差引き対象外」の値を超える場合に算出されます。 連続基礎は、平行な場合のみです。立ち上がり部分の考慮はありません。 梁端部に接合する部材がない場合は、梁小口部の面積を加算します。 「開口部の数量差引き対象外」「接合部の数量差引き対象外」は、「専用初期設定：コンクリート・型枠基準」の「型枠」で設定します。
鉄筋
種別 位置 径	鉄筋の種類、位置、径です。
長さ 本数	鉄筋の長さとその本数です。 長さには「鉄筋長＋定着(始端)＋定着(終端)＋継手長－開口部差引き長」といった項目の値が計上されます（ただし、鉄筋によって計上される項目は異なります）。 基礎梁が連続している場合、主筋（通し筋）は梁の先端までの長さで計上します。基礎梁に取り付く基礎梁は、梁端部からの定着筋が計上されます。 上図は、2本の連続した基礎梁の鉄筋の積算
計	鉄筋の合計数量（長さ×本数）です。 開口部、吹抜け部分による鉄筋の差引きは、その面積が「数量差引き対象外」の値を超える場合に算出されます。この値は、「専用初期設定：鉄筋基準1」の「開口部による欠除」で設定します。
圧接
	鉄筋の圧接継手の箇所数です。 圧接継手の箇所は、「専用初期設定：使用材料」ある「鉄筋」の「圧接継手」で設定されている径以上の鉄筋で、「専用初期設定：鉄筋基準1」の設定に基づいて算出されます。
定着金物
	主筋の定着金物の箇所数です。 定着金物の箇所数は、「専用初期設定：定着金物」の設定に基づいて算出されます。
備考
	鉄筋の備考です。

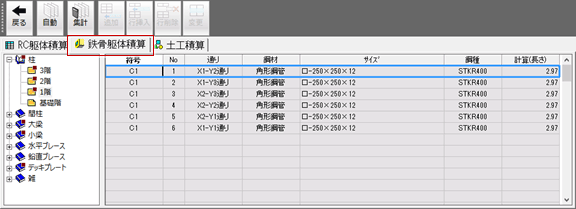

「鉄骨躯体積算」タブをクリックします。

	追加	ツリー項目の「雑」の最終行に、鉄骨躯体の積算データを追加します。
	行挿入	ツリー項目の「雑」で選択した行の上に鉄骨躯体の積算データを挿入します。
	行削除	ツリー項目の「雑」の積算データを削除します。
	変更	ツリー項目の「雑」の積算データを変更します。

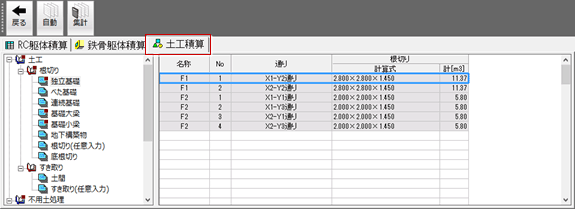

「土工積算」タブをクリックします。
