建材マスタリンク切れチェック

物件データに入力されている建材（素材、部品、建具）が、お使いの3DカタログマスタやArchi Masterに登録されているかをチェックします。

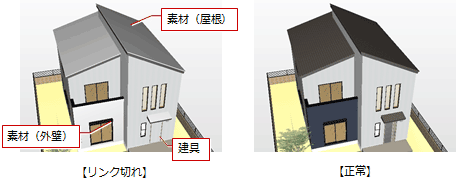

他のマシンで作成した物件データや古い物件データを取り込んだ場合に、入力されている建材がマスタに登録されていない可能性があります。マスタに登録されていない建材が存在すると、パースモニタで立体データが正常に作成されません。

メモ

  • 配置図、平面図、屋根伏図、天井伏図、平面詳細図、外皮性能計算、省エネ仕様基準、パースモニタから実行する「建材マスタリンク切れチェック」では、3Dカタログマスタの同期処理やArchi Masterから3Dカタログマスタへのコンテンツ変換なども行うことができます。

入力されている建材が、お使いの3DカタログマスタやArchi Masterに登録されている場合は、次の確認画面が開きます。

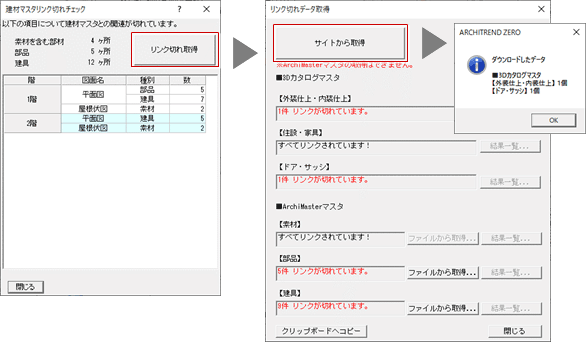

入力されている建材が、お使いの3DカタログマスタやArchi Masterに登録されていない場合は、次の画面が開きます。

「リンク切れ取得」をクリックし、「サイトから取得」で未登録の建材をダウンロードします。

メモ

  • Archi Masterのリンク切れのコンテンツは、サイトから取得できません。
  • 3Dカタログ.comサイトへのアクセスには、ユーザーIDとパスワードが必要です。3DカタログマスタでユーザーIDとパスワードを設定しておくとすぐにアクセスできます。
  • 「リンク切れデータ取得」ダイアログの「ファイルから取得」は、未登録のアイテムが入っているファイル（*.adb）がある場合に使用します。adbファイルは、マスタのデータベースのファイルです。使用中以外のadbファイルを指定してください。
