ファイル読み込み

AutoCADやJW_CAD（DXF・DWG／JW_CAD／SVG／SXF）など、他CAD形式のデータファイルから2次元のデータをZERO用に変換して図面に読み込みます。

このコマンドで読み込み可能な他CAD形式ファイルは下記です。

  • AutoCAD形式（.dxf .dwg）
  • JW_CAD形式（.jww .jwc .jws .jwk）
  • SVGファイル（ .svg .svgz）
  • SXFファイル（ .p21 .sfc）

メモ

  • ZEROやModelioの物件等を読み込む場合は、「インポート」を使用します。

「ファイル読み込み」を実行して、読み込むファイルを選択する

  1. 「ファイル」メニューから「ファイル読み込み」を選びます。
  2. 「読み込み」ダイアログで読み込むファイルを選択して、「開く」をクリックします。
  3. 選択したファイルの変換を設定し、「OK」をクリックします。
    選択したファイルの形式によって、変換設定するダイアログが異なります。
    ⇒「AutoCAD形式ファイルの変換を設定する」
    ⇒「JW_CAD形式ファイルの変換を設定する」
    ⇒「SVGファイルの変換を設定する」
    ⇒「SXFファイルの変換を設定する」

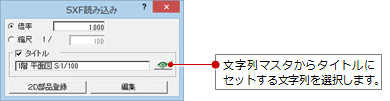

  4. 「倍率」もしくは「縮尺」、「タイトル」を設定します。
    ※下図は、SXFファイルを読み込んだ場合

    読み込むCADデータがZEROの図面用紙枠内に収まる倍率、縮尺に設定されています。
    タイトル図面に取り込むCADデータの下部にタイトルを付けます。
    2D部品登録取り込むCADデータを2D部品マスタに登録します。
    他のユーザーが編集中の共有フォルダの同じ2D部品マスタを編集しようとすると、「他の人（ユーザー名）が編集中です。」と表示され編集することができません。他のユーザーの編集が終わるまで待つ必要があります。
    編集取り込んだCADデータを編集してから、図面に取り込みます。
    ※読み込んだCADデータの形式によって設定する項目がない場合があります。

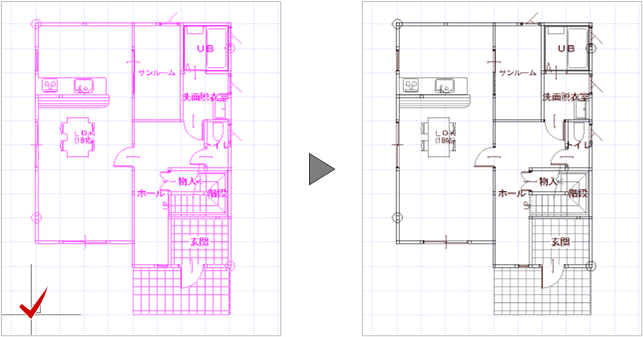

  5. CAD画面で読み込んだ図面データを配置する位置をクリックします。

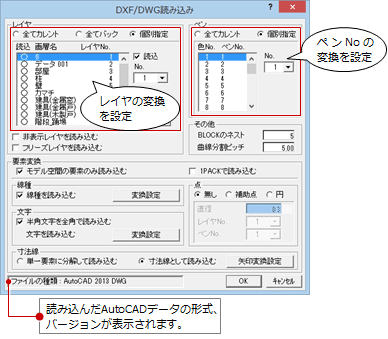

.dxf または .dwgファイルを読み込んだときの変換を設定するダイアログです。

メモ

  • 読み込んだAutoCADデータの形式、バージョンによって設定する項目がない場合があります。
レイヤ 読み込んだデータのレイヤの変換先を設定します。
全てカレント 変換するデータをすべて、ZEROで設定されている現在のレイヤに取り込みます。
全てバック 変換するデータをすべて、バック図面に取り込みます。
個別設定 変換するデータを個別に、取り込み先のレイヤを設定します。
AutoCADの「画層名」から「No.」でZEROの取り込み先のレイヤNo.を指定します。取り込まないレイヤには、「読込」をOFFにします。
非表示レイヤを読み込む AutoCADで使用されているレイヤの属性で、データを非表示にするレイヤも読み込みます。
フリーズレイヤを読み込む AutoCAD で使用されているレイヤの属性で、データを訂正できないようにしているレイヤも読み込みます。
ペン 読み込んだデータのペンNo.を設定します。
全てカレント 変換するデータをすべて、ZEROで設定されている現在のペンNo.にします。
個別設定 変換するデータを個別にペンNo.を設定します。
AutoCADの「色No.」から「No.」でペンNo.を設定します。
その他 BLOCKのネスト ファイルに BLOCK データ（複合図形）が含まれているとき、そのBLOCKデータを何レベルまで読み込むかを設定します。0 に設定すると BLOCK データはまったく読み込まれません。通常は 5～10 程度に設定しておけばすべてのデータを読み込むことができます。
曲線分割ピッチ ファイルに曲線データ（楕円、スプライン、引出し線など）が含まれているとき、その曲線を直線に分割するピッチを設定します。ZEROには、曲線という要素がないために、このような処理を行います。なお、分割ピッチを細かく設定しすぎるとデータ量が増えますので注意してください。
要素変換 モデル空間の要素のみ読み込む モデル空間の要素データのみ取り込みます。OFFの場合は、モデル空間とペーパー空間の要素データを取り込みます。
1PACKで読み込む 変換したデータをすべてパック化します。配置後、選択すると変換したデータのすべてが選択されますが、パック化選択をOFFにすると、それぞれのデータを選択できます。
線種 線種を読み込む 線種データを読み込んで、「変換設定」で変換後の線種を設定します。
文字 半角文字を全角で読み込む 半角数字、カタカナなどをすべて全角に変換します。
文字を読み込む 文字データを読み込んで、「変換設定」で変換後の文字の高さと幅を調整します。
点 無し 点データを取り込みません。
補助点 点データを補助点に変換します。
円 点データを円に変換します。
寸法線 単一要素に分解して読み込む 寸法線を線分と文字列に分解します。
寸法線として読み込む 「矢印変換設定」でZEROの寸法線に変換します。

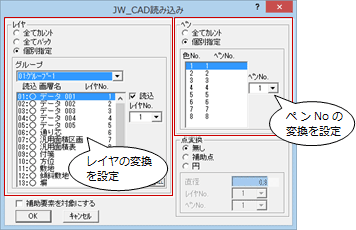

.jww .jwc .jws .jwkファイルを読み込んだときの変換を設定するダイアログです。

メモ

  • 読み込んだJw_cadデータの形式、バージョンによって設定する項目がない場合があります。
レイヤ 読み込んだデータのレイヤの変換先を設定します。
全てカレント 変換するデータをすべて、ZEROで設定されている現在のレイヤに取り込みます。
全てバック 変換するデータをすべて、バック図面に取り込みます。
個別設定 変換するデータを個別に、取り込み先のレイヤを設定します。
JW-CADの「グループ」「画層名」から「レイヤNo.」でZEROの取り込み先のレイヤNo.を指定します。取り込まないレイヤには、「読込」をOFFにします。
ペン 読み込んだデータのペンNo.を設定します。
全てカレント 変換するデータをすべて、ZEROで設定されている現在のペンNo.にします。
個別設定 変換するデータを個別にペンNo.を設定します。
JwCadの「色No.」から「ペンNo.」でペンNo.を設定します。
点変換 無し 点データを取り込みません。
補助点 点データを補助点に変換します。
円 点データを円に変換します。「直径」「レイヤNo.」「ペンNo.」で変換後の円を設定します。
補助要素を対象にする 補助データを読み込んで、不出力ペンNo.に変換します。
.jww .jwsファイルを読み込んだときに設定します。
  • Jw_cadデータ、DXF/DWGデータを読み込んで立体化する機能は、こちらを参照してください。

ブラウザでCADデータを表示できる .svg .svgzファイルを読み込んだときの変換を設定するダイアログです。

1PACKで読み込む 変換したデータをすべてパック化します。配置後、選択すると変換したデータのすべてが選択されますが、パック化選択をOFFにすると、それぞれのデータを選択できます。
バックレイヤに読み込む 変換するデータをすべて、バック図面に取り込みます。
作図範囲でクリップして読み込む SVGファイルで設定している作図範囲内のデータのみ取り込みます。

メモ

  • SVG（The Scalable Vector Graphics）は、Web向けのXMLベクター・グラフィックス・フォーマットです。BMPやJPEGなどの画像データファイルとは異なり、直線や曲線といったベクトル情報で画像を表現しているため、画像を拡大縮小しても鮮明に表示・印刷できます。 また、ファイルサイズが非常に軽いため、インターネット環境でのデータのやり取りに最適です。
  • .svgzファイルは、.svgファイルを圧縮したファイルです。

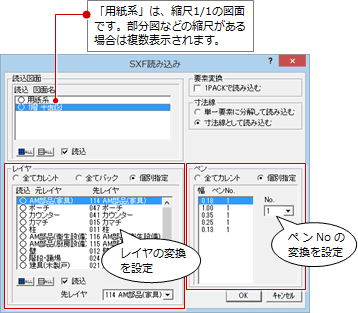

建設分野で使用する電子納品のCADデータ交換形式ファイル .p21 .sfcファイルを読み込んだときの変換を設定するダイアログです。

読込図面 異なる縮尺、座標系の図面の一覧です。「読込」で読み込む縮尺の図面をONにします。
要素変換 1PACKで読み込む 変換したデータをすべてパック化します。配置後、選択すると変換したデータのすべてが選択されますが、パック化選択をOFFにすると、それぞれのデータを選択できます。
寸法線 単一要素に分解して読み込む 線分と文字列に分解して取り込みます。
寸法線として読み込む ZEROの寸法線に変換します。
レイヤ 読み込んだデータのレイヤの変換先を設定します。
全てカレント 変換するデータをすべて、ZEROで設定されている現在のレイヤに取り込みます。
全てバック 変換するデータをすべて、バック図面に取り込みます。
個別設定 変換するデータを個別に、取り込み先のレイヤを設定します。
SXFデータの「元レイヤ」から「先レイヤ」でZEROの取り込み先のレイヤNo.を指定します。取り込まないレイヤには、「読込」をOFFにします。
ペン 読み込んだデータのペンNo.を設定します。
全てカレント 変換するデータをすべて、ZEROで設定されている現在のペンNo.にします。
個別設定 変換するデータを個別にペンNo.を設定します。
SXFデータの「ペンNo.」から「No.」でペンNo.を設定します。
