DXF/DWG 書き出し／JW_CAD 書き出し／SVG 書き出し／SXF 書き出し／ARCHI Box 2D 書き出し

ZEROの図面データを変換して、AutoCADやJW_CADなど他CAD形式のデータファイルを作成します。

メモ

  • 図枠（用紙枠）付きの図面を変換（Jwcadファイル、PDFファイル等）する場合は、「図面印刷」の機能を使用します。
  • ATDriveの物件データを開いている場合、ATDrive上の各フォルダーに出力されます。物件データを閉じるときに必ずアップロードして更新してください。

変換するCAD形式を選択する

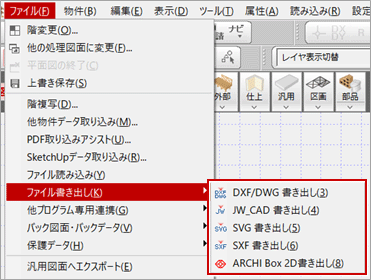

  1. 「ファイル」の「ファイル書き出し」メニューから書き出すCAD形式を選びます。

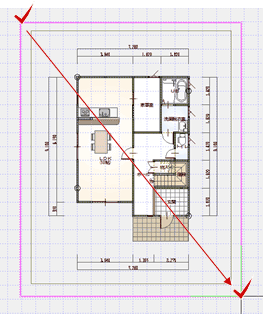

  2. CAD画面で、書き出すデータの範囲を指定します。
    SXF形式のみ、操作3のダイアログで「範囲指定」をONにした場合に、範囲、基準点を指定します。
  3. ファイルの出力先を設定して、「OK」をクリックします。
    選択したCAD形式によって、設定するダイアログが異なります。
    ⇒「AutoCAD形式ファイルを出力する」
    ⇒「JW_CAD形式ファイルを出力する」
    ⇒「SVG形式ファイルを出力する」
    ⇒「SXF形式ファイルを出力する」
    ⇒「ARCHI Box 2Dファイルを出力する」
  4. ファイル書き出しの終了メッセージ画面が表示されるので、「OK」をクリックします。

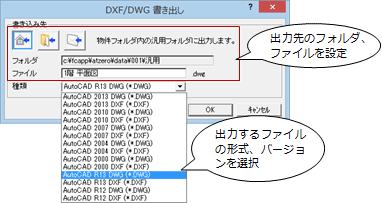

AutoCAD ソフトで読み込めるファイルを作成します。

「ファイル書き出し」メニューから「DXF/DWG 書き出し」を選び、.dxf または .dwgファイルを書き出します。

物件フォルダに出力 物件フォルダの「汎用」フォルダに出力します。
任意フォルダに出力 「変更」をクリックして、出力先のフォルダを指定します。
メールに添付して送信 作成後、新規作成のメールが開き、添付されます。

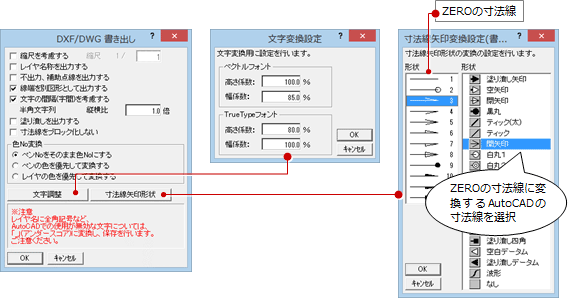

DXF/DWG 書き出し

ZEROの図面データから AutoCAD形式のデータの変換を設定します。

メモ

  • 選択したAutoCADデータの形式、バージョンによって設定する項目がない場合があります。
縮尺を考慮する AutoCAD形式のデータは、実寸で書き出します。汎用図面（印刷図面）には、縮尺情報がありませんので、図面の縮尺を入力して汎用図面のデータを実寸に変換します。汎用図面（印刷図面）以外の図面（平面図など）から変換を行う場合は、OFFにします。
レイヤ名称を出力する ZEROの図面レイヤ名称をそのまま出力します。
不出力、補助点線を出力する 不出力、補助点線のデータも出力します。
線幅を別図形として出力する システムで設定されているタイプ（登録タイプが「システム」）の線端形状を図形として出力します。OFFのときは、システムタイプの線端形状は出力されません。
なお、システムでないタイプ（登録タイプが「線分」）の線端形状は、この設定に関係なく図形として出力されます。
文字の間隔（字間）を考慮する 文字列の字間（ 0 以外）を保持して変換します。変換後は、文字単位を 1 要素とするデータに分解されます。
半角文字列 半角の文字列を横方向に拡大、縮小する比率を入力します。
塗り潰しを出力する 塗り潰しの領域の枠を出力します。塗り潰しの色は、出力されません。
寸法線をブロック化しない パック化されている複数の寸法線を、1つの寸法線でブロック化して出力します。
色No.変換 ペンNo.の色を変換します。
ペンNoをそのまま色Noにする ZEROのペンNo.と同じ番号のNo.に変換します。AutoCADでは異なる表示色になります。
ペンの色を優先して変換する AutoCAD色No.変換テーブルより、ZEROと同じの色のペンNo.に変換します。
レイヤの色を優先して変換する AutoCAD色No.変換テーブルより、ZEROと同じレイヤの色のペンNo.に変換します。

AutoCAD色No.変換テーブル

テーブルのRGBにある括弧内の数値は、赤成分、緑成分、青成分の度数です。これらの組み合わせで表現する色を表示しています。

テーブルには、同じ数値のRGBが含まれています。この場合は、小さい番号のNo.になります。

例としてRGB(0,0,255)の場合、変換テーブルにはNo.5とNo.170がありますが、実際にはNo.5に変換されます。

色 　 AutoCADの色№ 備考 色 　 AutoCADの色№ 備考
RGB(255,0,0) → 1 赤 RGB(19,38,33) → 129 　
RGB(255,255,0) → 2 黄色 RGB(0,255,255) → 130 　
RGB(0,255,0) → 3 黄緑 RGB(127,255,255) → 131 薄水色
RGB(0,255,255) → 4 水色 RGB(0,165,165) → 132 　
RGB(0,0,255) → 5 青 RGB(82,165,165) → 133 　
RGB(255,0,255) → 6 ピンク RGB(0,127,127) → 134 深緑
RGB(255,255,255) → 7 白 RGB(63,127,127) → 135 　
RGB(128,128,128) → 8 濃グレー RGB(0,76,76) → 136 　
RGB(192,192,192) → 9 　 RGB(38,76,76) → 137 　
RGB(255,0,0) → 10 　 RGB(0,38,38) → 138 　
RGB(255,127,127) → 11 　 RGB(19,38,38) → 139 　
RGB(165,0,0) → 12 　 RGB(0,191,255) → 140 　
RGB(165,82,82) → 13 　 RGB(127,223,255) → 141 　
RGB(127,0,0) → 14 茶色 RGB(0,124,165) → 142 　
RGB(127,63,63) → 15 　 RGB(82,145,165) → 143 　
RGB(76,0,0) → 16 　 RGB(0,95,127) → 144 　
RGB(76,38,38) → 17 　 RGB(63,111,127) → 145 　
RGB(38,0,0) → 18 　 RGB(0,57,76) → 146 　
RGB(38,19,19) → 19 　 RGB(38,66,76) → 147 　
RGB(255,63,0) → 20 　 RGB(0,28,38) → 148 　
RGB(255,159,127) → 21 　 RGB(19,33,38) → 149 　
RGB(165,41,0) → 22 　 RGB(0,127,255) → 150 　
RGB(165,103,82) → 23 　 RGB(127,191,255) → 151 　
RGB(127,31,0) → 24 　 RGB(0,82,165) → 152 　
RGB(127,79,63) → 25 　 RGB(82,124,165) → 153 　
RGB(76,19,0) → 26 　 RGB(0,63,127) → 154 　
RGB(76,47,3) → 27 　 RGB(63,95,127) → 155 　
RGB(38,9,0) → 28 　 RGB(0,38,76) → 156 　
RGB(38,23,19) → 29 　 RGB(38,57,76) → 157 　
RGB(255,127,0) → 30 　 RGB(0,19,38) → 158 　
RGB(255,191,127) → 31 　 RGB(19,28,38) → 159 　
RGB(165,82,0) → 32 　 RGB(0,63,255) → 160 　
RGB(165,124,82) → 33 　 RGB(127,159,255) → 161 　
RGB(127,63,0) → 34 　 RGB(0,41,165) → 162 　
RGB(127,95,63) → 35 　 RGB(82,103,165) → 163 　
RGB(76,38,0) → 36 　 RGB(0,31,127) → 164 　
RGB(76,57,38) → 37 　 RGB(63,79,127) → 165 　
RGB(38,19,0) → 38 　 RGB(0,19,76) → 166 　
RGB(38,28,19) → 39 　 RGB(38,47,76) → 167 　
RGB(255,191,0) → 40 　 RGB(0,9,38) → 168 　
RGB(255,223,127) → 41 　 RGB(19,23,38) → 169 　
RGB(165,124,0) → 42 　 RGB(0,0,255) → 170 　
RGB(165,145,82) → 43 　 RGB(127,127,255) → 171 　
RGB(127,95,0) → 44 　 RGB(0,0,165) → 172 　
RGB(127,111,63) → 45 　 RGB(82,82,165) → 173 　
RGB(76,57,0) → 46 　 RGB(0,0,127) → 174 　
RGB(76,66,38) → 47 　 RGB(63,63,127) → 175 　
RGB(38,28,0) → 48 　 RGB(0,0,76) → 176 　
RGB(38,33,19) → 49 　 RGB(38,38,76) → 177 　
RGB(255,255,0) → 50 　 RGB(0,0,38) → 178 　
RGB(255,255,127) → 51 　 RGB(19,19,38) → 179 　
RGB(165,165,0) → 52 　 RGB(63,0,255) → 180 　
RGB(165,165,82) → 53 　 RGB(159,127,255) → 181 　
RGB(127,127,0) → 54 　 RGB(41,0,165) → 182 　
RGB(127,127,63) → 55 　 RGB(103,82,165) → 183 　
RGB(76,76,0) → 56 　 RGB(31,0,127) → 184 　
RGB(76,76,38) → 57 　 RGB(79,63,127) → 185 　
RGB(38,38,0) → 58 　 RGB(19,0,76) → 186 　
RGB(38,38,19) → 59 　 RGB(47,38,76) → 187 　
RGB(191,255,0) → 60 　 RGB(9,0,38) → 188 　
RGB(223,255,127) → 61 　 RGB(22,19,38) → 189 　
RGB(124,165,0) → 62 　 RGB(127,0,255) → 190 　
RGB(145,165,82) → 63 　 RGB(191,127,255) → 191 　
RGB(95,127,0) → 64 　 RGB(82,0,165) → 192 　
RGB(111,127,63) → 65 　 RGB(124,82,165) → 193 　
RGB(57,76,0) → 66 　 RGB(63,0,127) → 194 　
RGB(66,76,38) → 67 　 RGB(95,63,127) → 195 　
RGB(28,38,0) → 68 　 RGB(38,0,76) → 196 　
RGB(33,38,19) → 69 　 RGB(57,38,76) → 197 　
RGB(127,255,0) → 70 　 RGB(19,0,38) → 198 　
RGB(191,255,127) → 71 　 RGB(22,19,38) → 199 　
RGB(82,165,0) → 72 　 RGB(191,0,255) → 200 　
RGB(124,165,82) → 73 　 RGB(223,127,255) → 201 　
RGB(63,127,0) → 74 　 RGB(124,0,165) → 202 　
RGB(95,127,63) → 75 　 RGB(145,82,165) → 203 　
RGB(38,76,0) → 76 　 RGB(95,0,127) → 204 　
RGB(57,76,38) → 77 　 RGB(111,63,127) → 205 　
RGB(19,38,0) → 78 　 RGB(57,0,76) → 206 　
RGB(28,38,19) → 79 　 RGB(66,38,76) → 207 　
RGB(63,255,0) → 80 　 RGB(28,0,38) → 208 　
RGB(159,255,127) → 81 　 RGB(33,19,38) → 209 　
RGB(41,165,0) → 82 　 RGB(255,0,255) → 210 　
RGB(103,165,82) → 83 　 RGB(255,127,255) → 211 　
RGB(31,127,0) → 84 　 RGB(165,0,165) → 212 　
RGB(79,127,63) → 85 　 RGB(165,82,165) → 213 　
RGB(19,76,0) → 86 　 RGB(127,0,127) → 214 紫
RGB(47,76,38) → 87 　 RGB(127,63,127) → 215 　
RGB(9,38,0) → 88 　 RGB(76,0,76) → 216 　
RGB(23,38,19) → 89 　 RGB(76,38,76) → 217 　
RGB(0,255,0) → 90 　 RGB(38,0,38) → 218 　
RGB(127,255,127) → 91 　 RGB(38,19,38) → 219 　
RGB(0,165,0) → 92 　 RGB(255,0,191) → 220 　
RGB(82,165,82) → 93 　 RGB(255,127,223) → 221 　
RGB(0,127,0) → 94 緑 RGB(165,0,124) → 222 　
RGB(63,127,63) → 95 　 RGB(165,82,145) → 223 　
RGB(0,76,0) → 96 　 RGB(127,0,95) → 224 　
RGB(38,76,38) → 97 　 RGB(127,63,111) → 225 　
RGB(0,38,0) → 98 　 RGB(76,0,57) → 226 　
RGB(19,38,19) → 99 　 RGB(76,38,66) → 227 　
RGB(0,255,63) → 100 　 RGB(38,0,28) → 228 　
RGB(127,255,159) → 101 　 RGB(38,19,33) → 229 　
RGB(0,165,41) → 102 　 RGB(255,0,127) → 230 　
RGB(82,165,103) → 103 　 RGB(255,127,191) → 231 　
RGB(0,127,31) → 104 　 RGB(165,0,82) → 232 　
RGB(62,127,79) → 105 　 RGB(165,82,124) → 233 　
RGB(0,76,19) → 106 　 RGB(127,0,63) → 234 　
RGB(38,76,47) → 107 　 RGB(127,63,95) → 235 　
RGB(0,38,9) → 108 　 RGB(76,0,38) → 236 　
RGB(19,38,23) → 109 　 RGB(76,38,57) → 237 　
RGB(0,255,127) → 110 　 RGB(38,0,19) → 238 　
RGB(127,255,191) → 111 　 RGB(38,19,28) → 239 　
RGB(0,165,82) → 112 　 RGB(255,0,63) → 240 　
RGB(82,165,124) → 113 　 RGB(255,127,159) → 241 　
RGB(0,127,63) → 114 　 RGB(165,0,41) → 242 　
RGB(63,127,95) → 115 　 RGB(165,82,103) → 243 　
RGB(0,76,38) → 116 　 RGB(127,0,31) → 244 　
RGB(38,76,57) → 117 　 RGB(127,63,79) → 245 　
RGB(0,38,19) → 118 　 RGB(76,0,19) → 246 　
RGB(19,38,38) → 119 　 RGB(76,38,47) → 247 　
RGB(0,255,191) → 120 　 RGB(38,0,9) → 248 　
RGB(127,255,223) → 121 　 RGB(38,19,23) → 249 　
RGB(0,165,124) → 122 　 RGB(0,0,0) → 250 　
RGB(82,165,145) → 123 　 RGB(45,45,45) → 251 　
RGB(0,127,95) → 124 　 RGB(91,91,91) → 252 　
RGB(63,127,111) → 125 　 RGB(137,137,137) → 253 　
RGB(0,76,57) → 126 　 RGB(183,183,183) → 254 　
RGB(38,76,66) → 127 　 RGB(179,179,179) → 255 　
RGB(0,38,28) → 128 　 　 　 　 　

文字変換設定

文字の変換を設定します。

変換の設定が100%の場合、AutoCADでは文字が若干大きくなります。ベクトルフォントとTrueTypeフォント別に変換するサイズを設定して調整します。

ベクトルフォント ペンプロッタなどで作図するフォントの変換を調整します。
TrueTypeフォント 「MS ゴシック」など、文書作成などで使用する共通のフォントの変換を調整します。

寸法線矢印変換設定

左側のZEROのシステムで設定されている寸法線の矢印を、右側の AutoCAD 矢印の一覧から選択して変換を設定します。

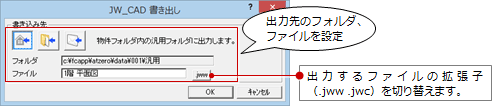

JW_CAD ソフトで読み込めるファイルを作成します。

「ファイル書き出し」メニューから「JW_CAD 書き出し」を選び、.jww または .jwc ファイルを書き出します。

物件フォルダに出力 物件フォルダの「汎用」フォルダに出力します。
任意フォルダに出力 「変更」をクリックして、出力先のフォルダを指定します。
メールに添付して送信 作成後、新規作成のメールが開き、添付されます。

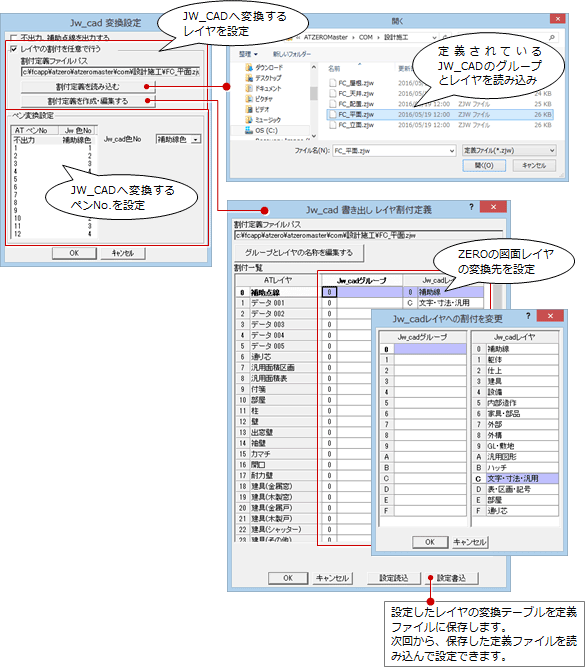

Jw_cad 変換設定

ZEROの図面データから Jw_cad形式のデータの変換を設定します。

不出力、補助点線を出力する 不出力、補助点線のデータも出力します。
レイヤの割り付けを任意で行う 定義したJw_cadのグループ、レイヤに変換します。変換先のグループ、レイヤを変更できます。
OFFの場合は、規定の条件でZEROの図面レイヤの順に、Jw_cadのグループ、レイヤへ変換します。
下記の図面では、自動的に下記定義ファイルが読み込まれます。 下記以外の図面では、定義ファイルが読み込まれません。このまま実行した場合、規定の条件で変換されます。
平面図FC_平面.zjw
天井伏図FC_天井.zjw
屋根伏図FC_屋根.zjw
配置図FC_配置.zjw
立面図FC_立面.zjw
ペン変換設定 ZEROの不出力ペン、1～12のペンNo.の変換を設定します。

Jw_cad 書き出しレイヤ割付定義

ZEROの図面レイヤから、変換先のJw_cadのグループ、レイヤを設定します。

設定するZEROの図面レイヤのJw_cadのグループ、レイヤをクリックしてから、「選択したレイヤの割付を変更する」をクリックし、「Jw_cadレイヤへの割付を変更」で変換先のJw_cadのグループ、レイヤを選択します。

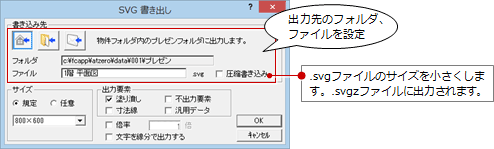

ブラウザでCADデータを表示できるファイルを作成します。

「ファイル書き出し」メニューから「SVG 書き出し」を選び、.svg .svgzファイルを書き出します。

書き込み先 SVG形式のファイルを出力するフォルダ、ファイルを設定します。
物件フォルダに出力 物件フォルダの「プレゼン」フォルダに出力します。
任意フォルダに出力 「変更」をクリックして、出力先のフォルダを指定します。
メールに添付して送信 作成後、新規作成のメールが開き、添付されます。
圧縮書き込み .svgファイルのサイズを小さくします。
出力するファイルの拡張子が .svgz になります。
サイズ SVG画像の高さと横のサイズを設定します。
出力要素 SVG形式のファイルに出力するデータの項目をONにします。
塗り潰し 部屋の塗り潰し色などのデータです。
不出力要素 補助線、不出力ペンのデータです。補助点は、この項目の設定に関わらず、出力されません。
寸法線 部屋、通り芯、部材の寸法線や汎用機能で入力した寸法線です。
汎用データ 汎用機能で入力した線分、円、矩形、文字、引き出し線、ハッチングのデータです。
倍率 svgビューに表示する図面範囲の倍率を設定します。
文字を線分で出力する 文字を線分化して出力します。

メモ

  • SVG（The Scalable Vector Graphics）は、Web向けのXMLベクター・グラフィックス・フォーマットです。BMPやJPEGなどの画像データファイルとは異なり、直線や曲線といったベクトル情報で画像を表現しているため、画像を拡大縮小しても鮮明に表示・印刷できます。 また、ファイルサイズが非常に軽いため、インターネット環境でのデータのやり取りに最適です。

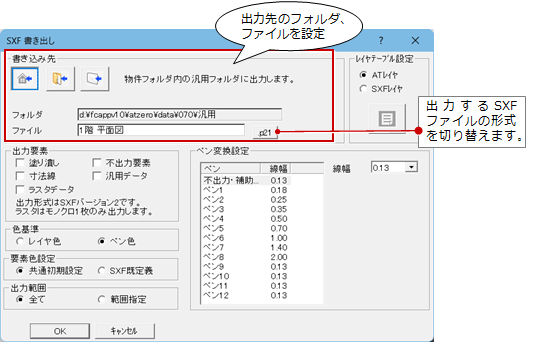

建設分野で使用する電子納品のCADデータ交換形式ファイルを作成します。

「ファイル書き出し」メニューから「SXF 書き出し」を選び、.p21 または .sfc ファイルを書き出します。図面の出力する範囲の指定はありません。

書き込み先 SXF形式のファイルを出力するフォルダ、ファイルを設定します。
物件フォルダに出力 物件フォルダの「汎用」フォルダに出力します。
任意フォルダに出力 「変更」をクリックして、出力先のフォルダを指定します。
メールに添付して送信 作成後、新規作成のメールが開き、添付されます。
レイヤテーブル設定 使用するレイヤの変換テーブルを選択します。
ATレイヤ ZEROの図面レイヤの名称のまま出力します。電子納品以外で、他CADとの連携に使用します。
SXFレイヤ 電子納品のSXF仕様に定義されているレイヤに変換して出力します。「レイヤテーブル設定」ダイアログで、SXFレイヤの定義、変換先のレイヤを設定します。
出力要素 SXF形式のファイルに出力するデータの項目をONにします。
塗り潰し 部屋の塗り潰し色などのデータです。
不出力要素 補助線、不出力ペンのデータです。補助点は、この項目の設定に関わらず、出力されません。
寸法線 部屋、通り芯、部材の寸法線や汎用機能で入力した寸法線です。
汎用データ 汎用機能で入力した線分、円、矩形、文字、引き出し線、ハッチングのデータです。
ラスタデータ 図面に貼り付けたモノクロの画像を1枚のみ出力します。
色基準 SXF形式のファイルに出力するデータの色の基準を選びます。
レイヤ色 ZEROの図面レイヤの色がSXF形式のデータの色になります。
ペン色 ZEROのペンNo.の色がSXF形式のデータの色になります。
要素色設定 SXF形式のファイル側で使用するデータの色を選びます。
共通初期設定 ZEROの「共通初期設定：表示色」の「要素色」で設定されている色を使用します。出力したSXF形式のファイルを読み込んだCAD画面とZEROの画面のデータの色が同じになります。
SXF既定義 SXF形式で定義されている色を使用します。
出力範囲 SXF形式のファイルに出力する図面データの範囲を選びます。
全て 図面のデータをすべて出力します。
範囲指定 図面の指定した範囲のデータを出力します。この項目をONにした場合は、このダイアログの「OK」をクリックした後に、範囲と基準を指定します。

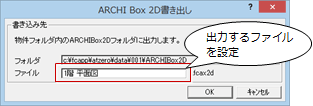

ARCHI Boxで図面を参照できるファイルを作成します。

「ファイル書き出し」メニューから「ARCHI Box 2D 書き出し」を選び、.fcax2d ファイルを物件フォルダの「ARCHIBox2D」フォルダに書き出します。

メモ

  • 出力した ARCHI Box 2Dファイルは、ARCHI Box for Windows（ヘルプ参照）で図面を確認することができます。
  • ARCHI Box 2Dファイルは、拡大しても鮮明に表示することができるので、細部を確認することができます。
  • 「ファイル」メニューの「ARCHI Box/TREND Netアップロード」でARCHI Boxにアップロードすることで、外出先でARCHI Box 2Dファイルを参照して図面を確認することができます。
