バック図面表示／バック削除／バックデータ取り込み／読み込みバックデータ移動／読み込みバックデータ回転

バック図面に他の図面を読み込んで表示します。

メモ

他階の図面を参照しながら、図面を入力したいときに、バック図面に読み込みます。他の物件の図面を参照することもできます。最大3つまでの図面をバック図面に読み込みできます。

  1. 「ファイル」メニューから「バック図面・バックデータ」の「バック図面表示」を選びます。

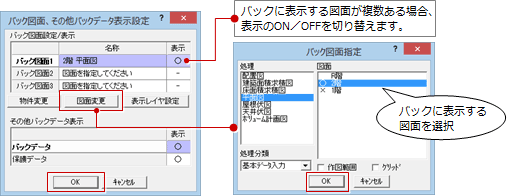

  2. ダイアログで図面を読み込むバック図面を選択してから「図面変更」をクリックします。
  3. 「バック図面指定」ダイアログで、読み込む図面を指定して「OK」をクリックします。

    物件変更他の物件の図面を表示したいときに、物件を指定します。
    図面変更表示する図面を指定します。
    表示レイヤ設定バック図面に読み込んだデータで非表示にするレイヤを指定します。
    その他バックデータ表示バック図面に読み込んだその他のデータの表示をON／OFFします。
    バックデータ 「ファイル読み込み」でバック図面に読み込んだAutoCAD、Jw_cad、SVG、SXF形式ファイルのデータです。
    保護データ「保護データ」でバック図面に待避したデータです。

不要になったバック図面のデータを削除するには、「ファイル」メニューから「バック図面・バックデータ」の「バック削除」を選びます。

以下のダイアログが表示されるので、削除するデータの項目をONにして「はい」をクリックします。

バック図面に読み込んだデータを編集中の図面に取り込むことができます。

「ファイル」メニューから「バック図面・バックデータ」の「バックデータ取り込み」を選び、ダイアログで設定してから図面で取り込むバックデータの範囲を指定します。

要素指定 取り込む範囲の指定方法を選びます。
1点 クリックしたデータのみ取り込みます。
領域イン 指定した範囲内に完全に含まれるデータを取り込みます。
領域タッチ 指定した範囲内に含まれるデータを取り込みます。
取り込み対象 取り込む対象のバック図面のデータをONにします。
取り込み条件 編集中の図面に取り込むデータの属性について設定します。
属性も取り込む 編集中の図面とバック図面が同じ種類の図面の場合、属性項目のデータも取り込みます。図面の種類が異なる場合、汎用のデータになります。
レイヤ 取り込み先の図面のレイヤを選択します。
線種 取り込むデータの線種を変更します。OFFの場合は、バック図面のデータと同じ線種になります。
ペン番号 取り込むデータのペンNoを変更します。OFFの場合は、バック図面のデータと同じペンNoになります。

メモ

  • 取り込むデータに取り込み先の図面に同じデータが存在する場合、次の確認メッセージが表示されます。
    はい取り込み先図面の同じデータを削除してから取り込みます。
    いいえ取り込み先図面の同じデータを残したまま、追加で取り込みます。
    同じデータと判定する条件は、次のとおりです。
    ・取り込むデータと取り込み先のデータの位置が完全に一致（部分的に重なっている、始点と終点が逆は除外）
    ・属性データではない（汎用データ）
    ・保護データ（重複チェックしません）
  • 保護したデータは、「保護データ取り込み」でも取り込みできます。

「ファイル読み込み」でバック図面に読み込んだAutoCAD、Jw_cad、SVG、SXF形式ファイルのデータを、編集中の図面に合わせて移動、回転するには、「ファイル」メニューから「バック図面・バックデータ」の「読み込みバックデータ移動」「読み込みバックデータ回転」を選びます。

他のバック図面のデータは、移動、回転しません。
