計画図を開く／参照現況図を開く

リフォームには、現況図と計画図の物件データがあります。

リフォームの物件データを開いたときに、下記の専用ツールバーの表示になります。

現況図

リフォーム前の現況図物件データを開いたとき、この専用ツールバーの表示になります。

計画図物件データで、解体、撤去するデータを入力する際に参照する物件データになります。

計画図を開く

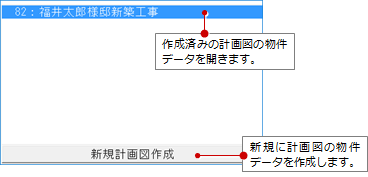

リフォーム現況図の物件データから、計画図の物件データを新規に作成します。次のダイアログが開きます。現況図から計画図へコピーする対象の図面データを選択します。 すでに、計画図の物件データがある場合、一覧が表示されます。 ※計画図の物件データを開くと、開いていた現況図物件データは、閉じられます。

計画図

リフォームプランの計画図物件データを開いたとき、この専用ツールバーの表示になります。

部屋の変更やリフォーム後の仕上げの仕様等、リフォームの積算に必要なデータ等を入力します。

	参照現況図を開く	リフォーム現況図の物件データから図面を呼び出し、参照現況図を開きます。
	リフォーム	リフォーム後の仕上げの仕様や、リフォームの積算に必要なデータ等を入力します。
