床・小屋梁の継手・仕口判定表

1. 「性能表示モード」の「接合」メニューから「床・小屋梁の継手・仕口判定表」を選びます。

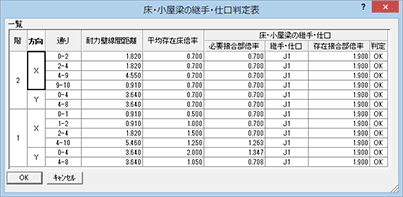

2. 「床・小屋梁の継手・仕口判定表」ダイアログで判定結果を確認します。
3. 判定表を配置する場合は「OK」、確認のみの場合は「キャンセル」をクリックします。


継手・仕口の設定条件

耐力壁区画の必要接合部倍率より大きな存在接合部倍率の継手・仕口を集計し、一覧表示します。

必要接合部倍率が「0.7」以上のときに、その倍率より大きい存在接合部倍率をもつ継手・仕口の記号がセットされ、判定結果が「OK」となります。

横架材の接合部の必要接合部倍率について

部位によって、横架材の接合部の必要接合部倍率の算出方法が異なります。

部位	必要接合部倍率
下屋の付け根の接合部 ・下屋の付け根の含む床区画 ・下屋の付け根が耐力壁線となる場合その下屋側の床区画	平均存在床倍率 × 耐力壁線間距離 × 0.185 （0.7以下の時は0.7とする）

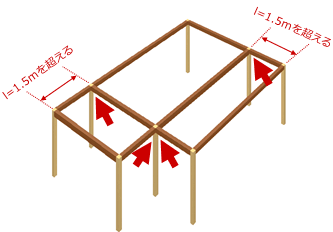

建物の最外周の耐力壁線から1.5ｍを超える位置にある入隅部の接合部 ・入り隅を含む床区画 ・入り隅が耐力壁線となる場合その両側の床区画
壁線間距離が4ｍを超える床・屋根面の中間にある接合部 ・両側の耐力壁線間距離が4mを超える床区画
その他の接合部	0.7

メモ

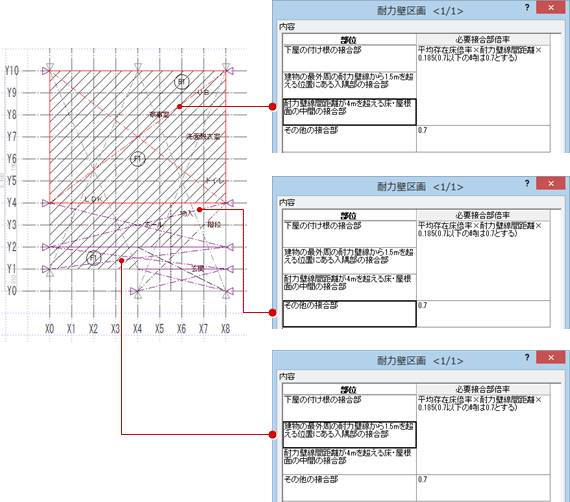

• 部位は、「性能」メニューの「耐力壁線等自動配置」で自動配置した耐力壁区画の属性変更ダイアログで確認・変更できます。
  必要接合部倍率の計算方法の初期値は、建物形状、耐力壁区画の配置状況、耐力壁線間の距離などをもとに自動設定されます。


横架材の接合部の存在接合部倍率

必要接合部倍率が「0.7」以上のときに、その倍率より大きい存在接合部倍率をもつ継手・仕口の記号がセットされます。

仕様	倍率	記号
腰掛け蟻若しくは大入れ蟻掛け＋羽子板ﾎﾞﾙﾄ､短冊金物	1.9	J1
腰掛け蟻若しくは大入れ蟻掛け＋羽子板ﾎﾞﾙﾄ､短冊金物×2	3.0	J2
20KN用引き寄せ金物	3.7	4
25KN用引き寄せ金物	4.7	5
15KN用引き寄せ金物×2	5.6	32

1. 「性能表示モード」の「接合」メニューから「床・小屋梁の継手・仕口判定表」を選びます。
   ※ 壁量計算表では、「性能」メニューから「床・小屋梁の継手・仕口判定表」を選びます。
2. 「床・小屋梁の継手・仕口判定表」ダイアログで表の内容を確認して、「OK」をクリックします。

3. 表の配置位置（左上）をクリックします。

　

メモ

• 新たに表を配置すると、既存の表は削除されます。
• 表の文字高や欄の間隔は「専用初期設定：図・表－図・表描画」で設定します。
• 表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
• 表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
