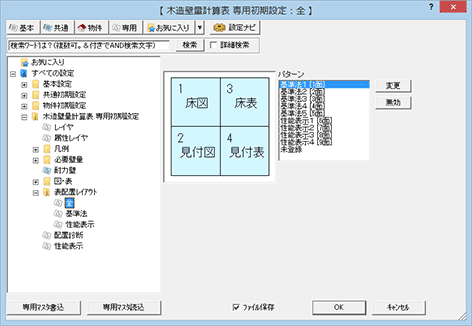

専用初期設定：表配置レイアウト－全

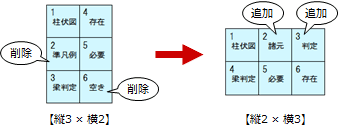

ここでは、次のようにレイアウトを変更する操作を解説します。

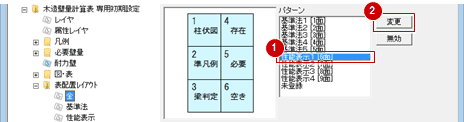

1. 「パターン」でレイアウトを変更するパターンを選び、「変更」をクリックします。
   「レイアウト登録」ダイアログが開きます。
   　

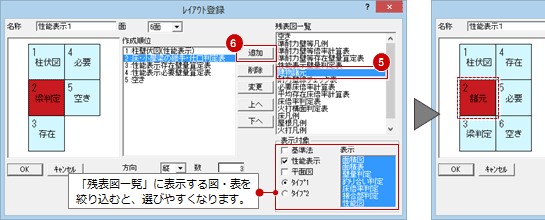

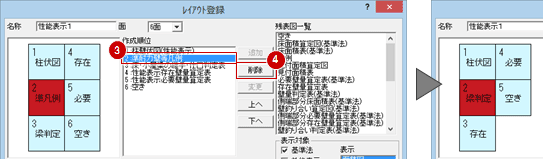

2. 不要な図・表を「作成順位」から選び、「削除」をクリックします。
   　
3. 追加したい図・表を「残表図一覧」から選び、「追加」をクリックします。
   「作成順位」で選択している位置に追加されます。
   　

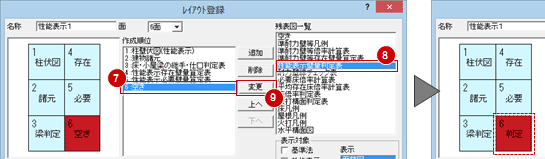

4. 図・表を変更するときは、「作成順位」で対象の図・表を選択し、「残表図一覧」から入れ替えたい図・表を選んで「変更」をクリックします。
   　

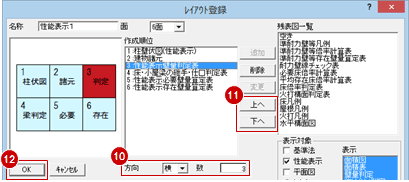

5. 「方向」「数」で、配置する方向と、その方向へ配置する図・表の数を設定します。
6. 「作成順位」の図・表を選択して「上へ」「下へ」で並び替えます。

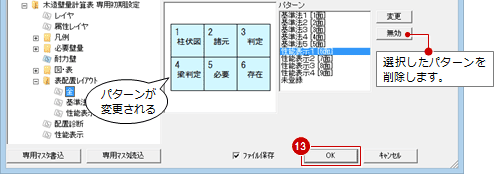

7. 「OK」をクリックすると、「専用初期設定：表配置レイアウト－全」ダイアログに戻ります。
   　
8. 「OK」をクリックします。
   設定したレイアウトで図・表が一括作成されるようになります。

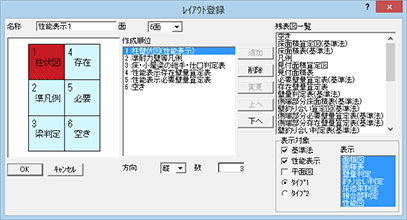

名称	レイアウトの名称を入力します。パターンの一覧に表示される名称になります。
面	このレイアウトを壁量計算表の何面で使用するかを選択します。 例えば、壁量計算表の2面で「表一括作成（選択）」「表連続作成」を実行したときは、「面」が「2面」に設定されているパターンが初期値として選択されます。
作成順位	パターンに登録されている図・表を配置順に一覧表示します。
追加	「作成順位」で選択している場所に「残表図一覧」で選択した図・表を追加します。
削除	「作成順位」で選択した図・表を削除します。
変更	「作成順位」で選択した図・表と、「残表図一覧」で選択した図・表を入れ替えます。
上へ／下へ	「作成順位」で選択している図・表の順位を１つ上へ、または１つ下へ移動します。
方向／数	配置する方向と、その方向へ配置する図・表の数を設定します。
残表図一覧	パターンに登録可能な図・表を一覧表示します。「表示対象」で絞り込みが可能です。なお、「作成順位」に登録した図・表は表示されなくなります。
表示対象	「残表図一覧」に表示される図・表が多いとき、必要な図・表だけに絞り込みます。 基準法 性能表示 平面図 基準法に関する図表、性能表示に関する図表、平面図を表示の対象とします。 タイプ1 タイプ2 「表示」に表示するグループを切り替えます。 表示 選択している項目（青色）の図表を表示の対象とします。Ctrlキー、Shiftキーを押しながらクリックすると複数選択できます。 例えば、「残表図一覧」に凡例のみを表示したいときは、「表示対象」を次のように設定します。

メモ

• 平面図は、壁量計算表の「一括」メニューの「表一括作成（選択）」「表連続作成」でのみ配置できます（ただし、パターンに登録が必要）。
  「一括」メニューの「表一括作成（基準法）」や「基準法」メニューからは個別配置できません。
  なお、ここでいう平面図とは、壁量計算に読み込んだ平面図を指します。
