表連続作成

「専用初期設定：表配置レイアウト－全」でパターンに登録した図・表を連続配置します。

図・表を連続作成する

1. 「一括」メニューから「表連続作成」を選びます。
2. 「表連続作成」ダイアログで、配置するパターンを選択します。
   パターン登録時に「面」に設定した壁量計算表の面を開いているときは、そのパターンが初期値として選択されます。
3. 選択したパターンに登録されている図・表の一覧から、配置する図・表を選びます。

4. 図を選んだ場合は、「図スケール」で縮尺を入力します。
5. 木造の場合は、「計算床面積設定」で「基準法」「性能表示」のどちらの床面積を使用するか選択します。

基準法	「床面積設定を開く（基準法）」で入力した床面積を使用します。
性能表示	「床面積設定を開く」で入力した床面積を使用します。

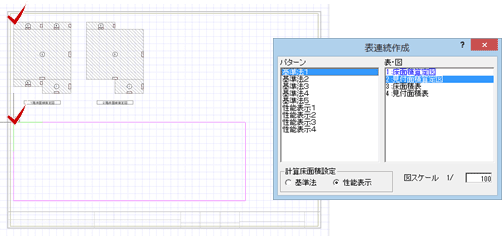

6. 図・表の基準点（左上）をクリックします。
   「表連続作成」ダイアログの「表・図」では、配置した図・表が青字で表示され、1つ下の図・表が選択された状態になります。

7. 手順2～6を繰り返して、図・表を配置します。

　

メモ

• 「表連続作成」ダイアログの「表・図」の色は、次のことを意味します。


青字の図・表	開いている物件の計算表図面に配置されている図・表
黒字の図・表	開いている物件の計算表図面に配置されていない図・表
赤字の図・表	データが作成されていないため配置できない図・表、もしくは「空き」
