柱壁伏図（基準法）／接合部凡例

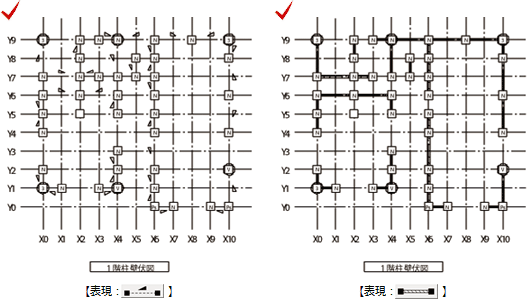

壁量計算の「基準法モード」の「伏図モード」で表示される柱壁伏図を作成します。

基準法の柱壁伏図には、柱、耐力壁、通り番号、耐力壁記号が描画されます。

1. 壁量計算表の「基準法」メニューから「柱接合部判定」の「柱壁伏図（基準法）」を選びます。
2. 「柱壁伏図（基準法）」ダイアログで、縮尺、作成する階、耐力壁の表現を設定します。

3. 図の配置位置（左上）をクリックします。


メモ

• 柱壁伏図の表現は「専用初期設定：図・表－図・表描画」の「柱壁伏図」で設定します。
• タイトル文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」の設定が連動します。

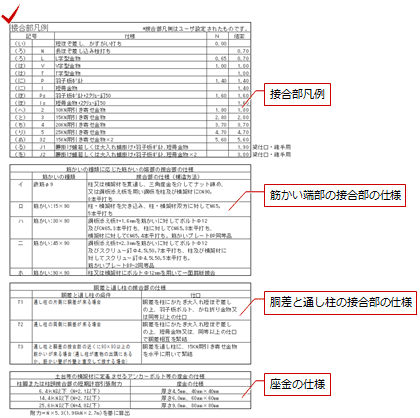

接合部凡例および筋かい端部の接合部の仕様表を作成します。

1. 壁量計算表の「基準法」メニューから「柱接合部判定」の「接合部凡例」を選びます。

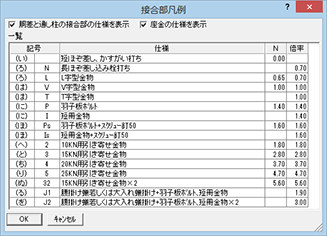

2. 「接合部凡例」ダイアログで表の内容を確認して、「OK」をクリックします。


胴差と通し柱の接合部の仕様を表示	胴差と通し柱の接合部の仕様表も作成するときはONにします。
座金の仕様を表示	土台等の横架材に定着させるアンカーボルト等の座金の仕様表も作成するときはONにします。

3. 図の配置位置（左上）をクリックします。
   　

メモ

• 接合部の仕様は、金物マスタの「柱接合部」タブの「凡例」で設定します。「柱 接合部チェック用」をOFFに設定した仕様は、配置した接合部凡例に「梁仕口・継手用」と表記されます。
• 壁量計算の「専用初期設定：柱接合部」の「判定方法」が「性能表示解説書による」の場合は、接合部凡例の「N」の項目は表示されません。
• 新たに表を配置すると、既存の表は削除されます。
• 表の文字高や欄の間隔は「専用初期設定：図・表－図・表描画」で設定します。
• 表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
• 表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
