断熱仕様登録

3Dカタログ.comからメーカー製断熱仕様をダウンロードします。

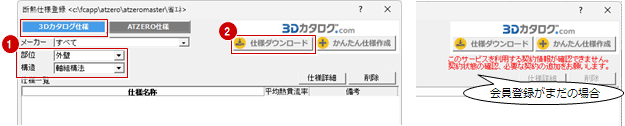

1. 「仕様」メニューから「断熱仕様登録」を選びます。
2. 「3Dカタログ仕様」がONであることを確認します。
3. 「部位」と「構造」を指定して、「仕様ダウンロード」をクリックします。
   ※ 会員登録をしていない場合はダイアログ右上に赤字の案内が表示され、ダウンロードできません。
   ※ 3Dカタログ.comで使いたい断熱仕様がない場合は「かんたん仕様作成」から作成することができます。
   　 作成方法は「3Dカタログ断熱仕様作成」を参照してください。

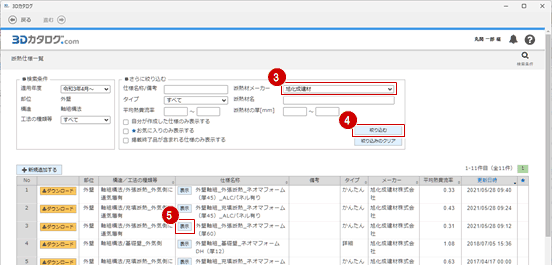

4. 3Dカタログ.comの断熱仕様一覧の「さらに絞り込む」条件を設定します。
   断熱材メーカーを選択して、「絞り込む」をクリックします。
5. 使用したい断熱仕様の「表示」をクリックします。

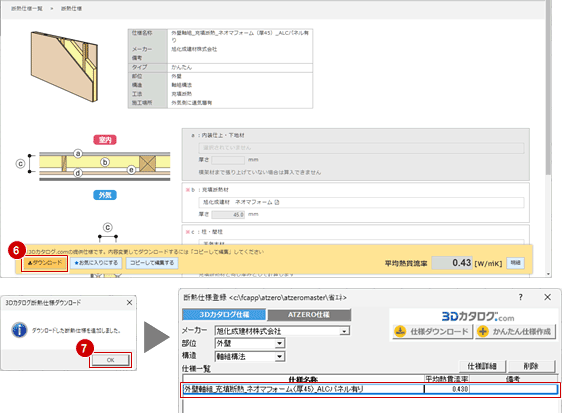

6. 仕様の詳細を確認して、「ダウンロード」をクリックします。
   選択した仕様のダウンロードが開始されます。
7. ダウンロード完了のメッセージ画面が表示されたら、「OK」をクリックします。
   仕様一覧にダウンロードした仕様が追加されます。

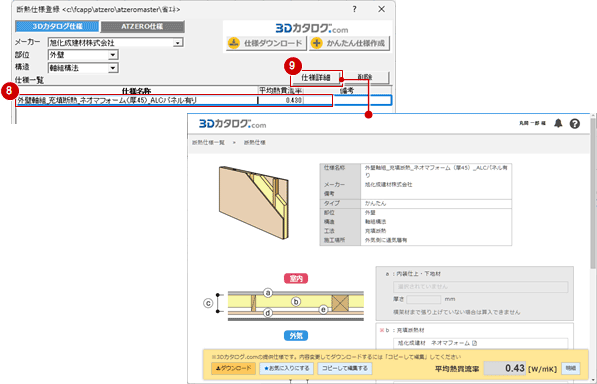

8. ダウンロードした仕様を選択して「仕様詳細」をクリックすると、詳細を確認することができます。


メモ

• ダウンロードしたメーカーの断熱仕様は、ZEROの省エネマスタ（\FcApp\ATZERO\ATZEROMaster\省エネ）の「3Dカタログ」フォルダに保存されます。

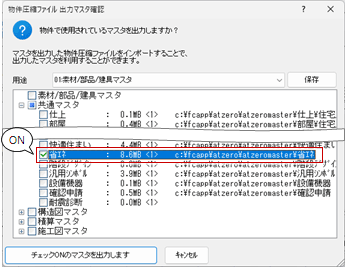

  物件データをエクスポートするときに、省エネマスタも出力することでダウンロードした断熱仕様も一緒にエクスポートできます。

• 3Dカタログ.comでコピーした仕様を変更して再度ダウンロードした場合は、以下の確認画面が表示されます。

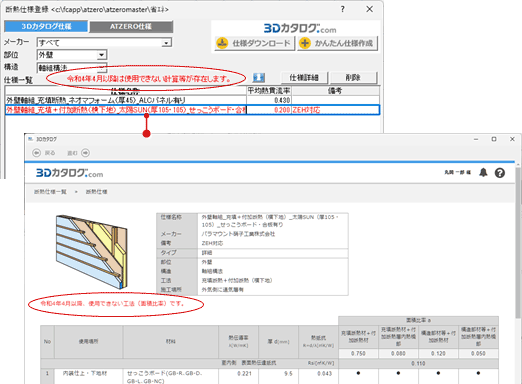

• 「外壁」「屋根」で使用できない工法（面積比率）の仕様が一覧にある場合は、「令和4年4月以降は使用できない計算等が存在します。」と表示されます。
  ダウンロード画面で「適用年度」を「令和3年4月～」にして表示される仕様をダウンロードしてください。赤字の仕様を使って計算をする場合は、「シミュレート」コマンドなどの実行時に確認画面が表示されます。「Information」を参照してください。

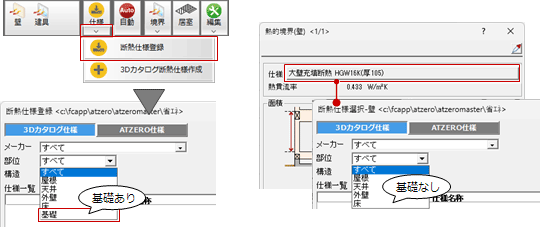

• 「専用初期設定：仕様（基礎）」で評価方法が「土間床等外周部と基礎壁を一体」のとき、「仕様」メニューの「断熱仕様登録」をクリックすると、「部位」の一覧に「基礎」が表示され基礎の断熱仕様をダウンロードできます。
  なお、「仕様」メニューの「断熱仕様登録」や「熱的境界（基礎）」以外のダイアログからダウンロードする場合は、「部位」の一覧に「基礎」は表示されません。


ここでは、「自動配置」で「かんたん設定」と「詳細設定」のそれぞれで3Dカタログ仕様を使って計算する場合を解説します。

なお、「自動配置条件設定」ダイアログに最初に表示される仕様は、「専用初期設定：壁・階間・構造熱橋」「専用初期設定：屋根・天井」「専用初期設定：床・基礎」で設定した仕様が初期値として表示されます。

かんたん設定の場合

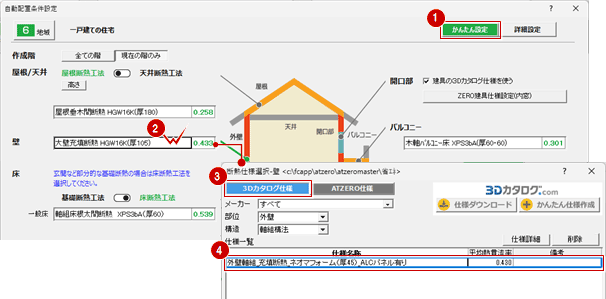

1. 「自動配置」をクリックします。
2. 「自動配置条件設定」ダイアログで「かんたん設定」をONにします。
3. ここでは、壁を3Dカタログ仕様に設定します。
   変更する仕様名称をダブルクリックします。

4. 「断熱仕様選択」ダイアログの「3Dカタログ仕様」をONにします。
   ATZERO仕様を使って計算する場合は「ATZERO仕様」をONにします。登録については、「ATZERO仕様の断熱仕様を登録する」を参照してください。
5. 一覧の中から使用する断熱仕様を選択します。

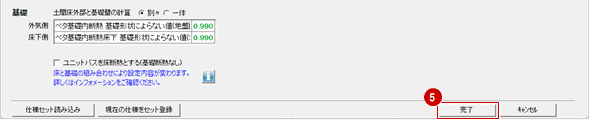

6. 同様の操作で、屋根／天井、床、基礎、バルコニー、外気に接する床などの断熱仕様も設定して、「完了」をクリックします。

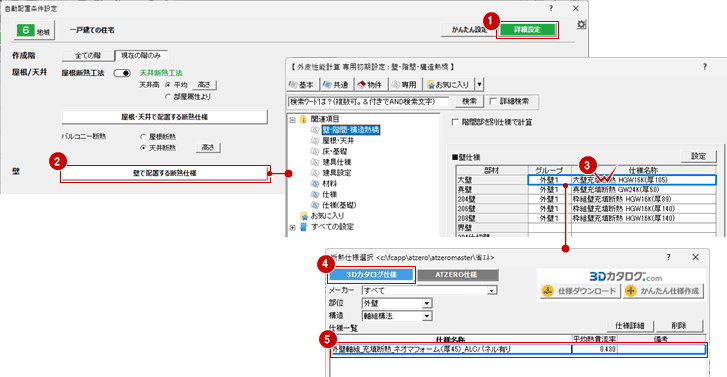

詳細設定の場合

1. 「自動配置」をクリックします。
2. 「自動配置条件設定」ダイアログで「詳細設定」をONにします。
3. ここでは、壁を3Dカタログ仕様に設定します。
   「壁で配置する断熱仕様」をクリックします。
4. 「専用初期設定：壁・階間・構造熱橋」が表示されるので、変更する部材の仕様名称をダブルクリックします。
5. 「断熱仕様選択」ダイアログで「3Dカタログ仕様」をONにします。
   ZEROの仕様を使って計算する場合は「ATZERO仕様」をONにします。登録については、「ATZERO仕様の断熱仕様を登録する」を参照してください。
6. 一覧の中から使用する断熱仕様を選択します。

7. 同様の操作で、屋根／天井、床、基礎、土台などの断熱仕様も設定して「完了」をクリックします。


3Dカタログ.comサイトの会員登録と3Dカタログ.com設定が完了している状態で、どの部位においても3Dカタログ断熱仕様が登録されていない場合、「断熱仕様選択」ダイアログを表示すると確認画面が表示されます。壁や屋根など、いずれかの部位で3Dカタログ断熱仕様を登録すると表示されなくなります。

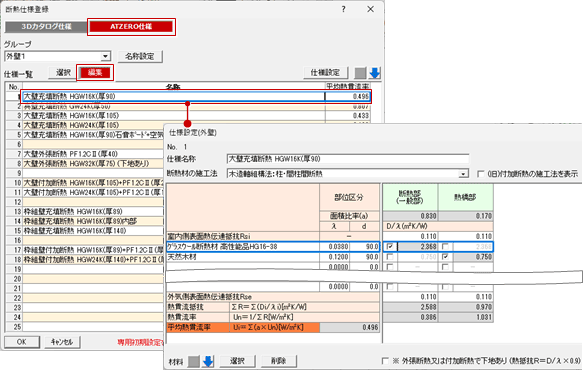

「ATZERO仕様」をONにしたときに一覧に表示される仕様は、「専用初期設定：仕様」「専用初期設定：仕様（基礎）」で登録した仕様が表示されます。

外壁、建具、床、天井、屋根などの断熱仕様の登録方法は、「専用初期設定：仕様」の「熱的境界の仕様を登録するには」を参照してください。

基礎についての断熱仕様の登録方法は、「専用初期設定：仕様（基礎）」を参照してください。
