偏心率算定表

偏心率を算出して、算定表を作成します。偏心率は、重心位置、剛心位置をもとに算出されます。

偏心率の求め方は「壁配置診断の判定値を変更するには」、重心座標の求め方は「重心座標を算出する係数を変更するには」を参照してください。

偏心率算定表を作成する

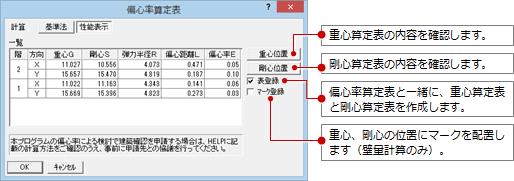

「基準法モード」の「壁診断」メニューから「偏心率算定表」を選びます。
※ 木造壁量計算表2025では、「基準法」メニューから「偏心率算定表」を選びます。
「偏心率算定表」ダイアログの「計算」で「基準法」「性能表示」のどちらの床面積を使用するか選択します（木造のみ）。

基準法	「床面積設定を開く（基準法）」で入力した床面積を使用します。
性能表示	「床面積設定を開く」で入力した床面積を使用します。

表の内容を確認して、「OK」をクリックします。

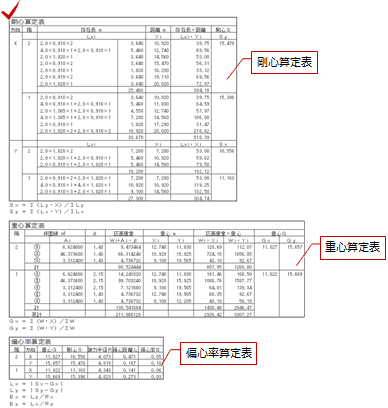

表の配置位置（左上）をクリックします。

　

メモ

新たに表を配置すると、既存の表は削除されます。
表の文字高や欄の間隔は「専用初期設定：図・表－図・表描画」で設定します。
表内の数値の表示桁数や丸め方法は「専用初期設定：図・表－計算」で設定します。
表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。

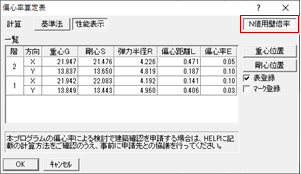

「専用初期設定：配置診断」の「剛心・偏心率・壁釣り合い判定にN値用壁倍率で計算する機能を追加」がONのとき、ダイアログに「N値用壁倍率」が表示されます。この項目をONにすると、N値用倍率が設定されている耐力壁は、N値用倍率で偏心率を算出します。
