壁配置診断表

重心・剛心・壁心の位置、耐力壁、床面積、部屋データを参照して壁配置診断を行い、診断表を作成します。

壁量安全率、偏心率、壁心率、直下壁率に対する判定値は、「専用初期設定：配置診断」で設定します。

壁配置診断表を作成する

「基準法モード」の「壁診断」メニューから「壁配置診断表」を選びます。
※ 木造壁量計算表2025では、「基準法」メニューから「壁配置診断表」を選びます。

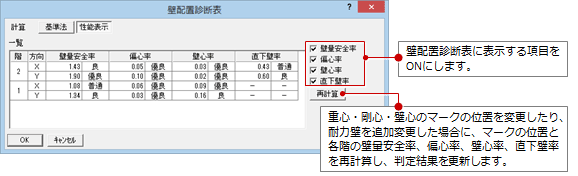

「壁配置診断表」ダイアログの「計算」で「基準法」「性能表示」のどちらの床面積を使用するか選択します（木造のみ）。

基準法	「床面積設定を開く（基準法）」で入力した床面積を使用します。
性能表示	「床面積設定を開く」で入力した床面積を使用します。

壁配置診断表に表示する項目をONにして、「OK」をクリックします。
表の配置位置（左上）をクリックします。

　

メモ

新たに表を配置すると、既存の表は削除されます。
表の文字高や欄の間隔は「専用初期設定：図・表－図・表描画」で設定します。
表内の数値の表示桁数や丸め方法は「専用初期設定：図・表－計算」で設定します。
表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。

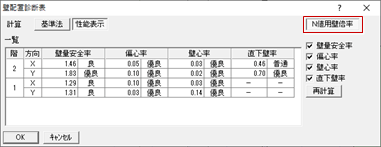

「専用初期設定：配置診断」の「剛心・偏心率・壁釣り合い判定にN値用壁倍率で計算する機能を追加」がONのとき、ダイアログに「N値用壁倍率」が表示されます。この項目をONにすると、N値用倍率が設定されている耐力壁は、N値用倍率で偏心率を算出します。
