計算書一括出力／表計算ツール Excel出力

確認申請、長期優良住宅申請に必要な図・表を自動レイアウトして一括出力します。

木造壁量計算では2025年4月法改正以前の基準にて公益財団法人 日本住宅・木材技術センターの電算プログラム認定を取得しておりますが、木造壁量計算2025では未認定の為、認定番号は表示されません。

  1. 「計算書」メニューから「計算書一括出力」をクリックします。
    「計算書一括出力」ダイアログが開きます。
  2. 偏心率の計算書も作成する場合は「偏心率計算も行う。」をONにします。

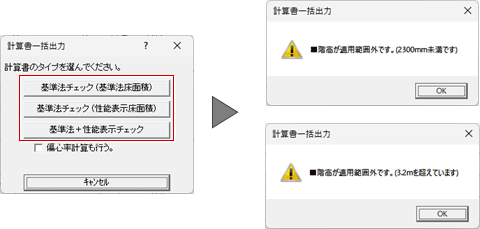

  3. 作成する計算書をクリックします。
  4. 「基準法＋性能表示チェック」を選んだ場合は、「建物諸元」ダイアログの内容を確認して「OK」をクリックします。
    ※ 黄色のセルは編集可能です。
  5. 「計算書一括印刷」ダイアログの「前へ」「次へ」をクリックして、各図面のレイアウトを確認します。
  6. 「印刷」をクリックして一括印刷します。

メモ

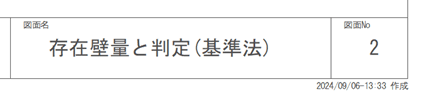

  • 図枠およびフッタの内容はプログラム固定です。
    　
  • 階高が2,300㎜未満の場合や、3,200㎜超えの場合には、「計算書」メニューの「計算書一括出力」で計算書を作成することはできません。
    この階高で申請図書を作成したいときは、「木造壁量計算表2025を開く」で図・表をレイアウトしてください。
  • 「耐力壁凡例の設定」ダイアログで「N値用倍率」をONにした耐力壁を使用している場合は、「※は任意の仕様であることを示しています。」と表示されます。
  • 図枠の設計事務所・設計者名などの表示や、表紙をつけるかどうかは、「専用初期設定：計算書一括出力」で設定します。

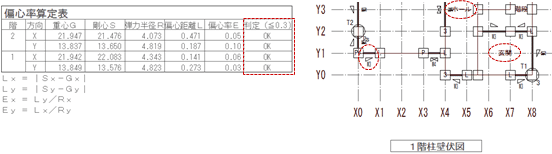

  • 「計算書」メニューの「計算書一括出力」で自動レイアウトした図・表は、個別配置の場合とは次の表現が異なります。
    ・ 偏心率算定表に「判定」の列が追加されます。
    ・ 平面図、壁釣り合い算定図、柱壁伏図において、耐力壁の表現に記号と太線が描画されます。
    ・ 柱壁伏図に部屋線と部屋名が描画されます。
    ・ 耐力壁凡例、準耐力壁等凡例は、「使用している（準）耐力壁のみ表示」と「壁詳細仕様を表示する」がONの状態になります。

選択した計算書のタイプによって、各図面にレイアウトされる図・表は次の通りです。

なお、「偏心率計算も行う。」がOFFの場合、「壁配置チェック（偏心率）」の図面（※）は作成されません。

基準法チェック（基準法床面積）／基準法チェック（性能表示床面積）

必要壁量 床面積算定図、床面積表、見付面積算定図、見付面積表、必要壁量算定表
存在壁量と判定 柱壁伏図、凡例、存在壁量算定表、壁量判定表（基準法）、耐力壁存在壁量算定表、準耐力壁等凡例、準耐力壁等倍率計算表、準耐力壁等存在壁量算定表、準耐力壁等割合確認表
壁配置チェック（四分割法） 壁釣り合い算定図、側端部分床面積表、側端部分必要壁量算定表、側端部分存在壁量算定表、壁釣り合い判定表
壁配置チェック（偏心率） ※ 平面図（重心、剛心）、剛心算定表、重心算定表、偏心率算定表
柱接合部 柱壁伏図（準耐力壁等は非表示）、接合部凡例（胴差と通し柱の接合部の仕様は除く）
柱接合部判定 柱接合部判定表（胴差と通し柱の判定は除く）
柱の小径 柱負担領域分割図、有効細長比

メモ

  • 準耐力壁等の入力がひとつも無い場合は、準耐力壁等凡例、準耐力壁等倍率計算表、準耐力壁等存在壁量算定表、準耐力壁等割合確認表は配置されません。
  • 計算書のタイプによって、使用する床面積が異なります。
    • 基準法チェック（基準法床面積） 「床面積設定を開く（基準法）」で入力した床面積を使用します。
    基準法チェック（性能表示床面積） 「床面積設定を開く」で入力した床面積を使用します。

基準法＋性能表示チェック

必要壁量 床面積算定図、床面積表、見付面積算定図、見付面積表、必要壁量算定表、性能表示必要壁量算定表、建物諸元
存在壁量と判定 柱壁伏図、性能表示 準耐力壁等凡例、性能表示 存在壁量算定表、壁量判定表、性能表示 壁量判定表、性能表示 準耐力壁等倍率計算表、性能表示 準耐力壁等存在壁量算定表、準耐力壁等割合確認表、耐力壁存在壁量算定表
壁配置チェック（四分割法） 壁釣り合い算定図、側端部分床面積表、側端部分必要壁量算定表、側端部分存在壁量算定表、壁釣り合い判定表
壁配置チェック（偏心率） ※ 平面図（重心、剛心）、剛心算定表、重心算定表、偏心率算定表
柱接合部 柱壁伏図、接合部凡例（胴差と通し柱の接合部の仕様を含む）
柱接合部判定 柱接合部判定表（胴差と通し柱の判定を含む）
床倍率・梁接合部判定 水平構面図、床凡例、屋根凡例、火打凡例、耐力壁線チェック表、必要床倍率計算表、平均存在床倍率計算表、床倍率判定表、火打構面判定表、床・小屋梁の継手・仕口判定表
柱の小径 柱負担領域分割図、有効細長比

メモ

  • 準耐力壁等の入力がひとつも無い場合は、準耐力壁等凡例、準耐力壁等倍率計算表、準耐力壁等存在壁量算定表、準耐力壁等割合確認表は配置されません。
  • 「床面積設定を開く」で入力した床面積を使用します。

必要壁量算定表に記載される「■表計算ツール（多機能版）に準ずる」の根拠となるExcelを出力します。

  1. どなたでも必要壁量や柱の小径が簡単に求められるように「公益財団法人 日本住宅・木材技術センター」より「表計算ツール」が公開されています。
    URL：https://www.howtec.or.jp/publics/index/411/（日本住宅・木材技術センターのホームページ）

    「表計算ツール（多機能版）」Excelをダウンロードしてパソコン内（デスクトップ等）に準備します。ここでは、中身の編集はしないまま、ダウンロード直後からの操作を解説します。

  2. 「計算書」メニューから「表計算ツールExcel出力」をクリックします。

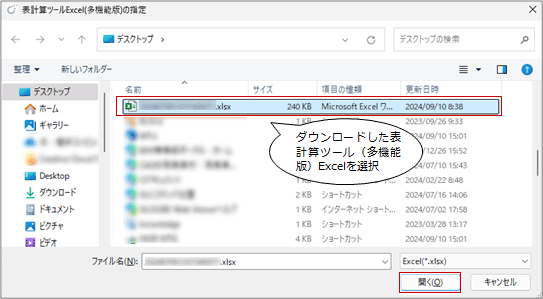

  3. ファイルを指定する画面が表示されます。表計算ツール（多機能版）Excelを選択して「開く」をクリックします。

    上記の画面が表示されない場合には、「参照」ボタンをクリックして表計算ツール（多機能版）Excelを選択して「開く」をクリックします。

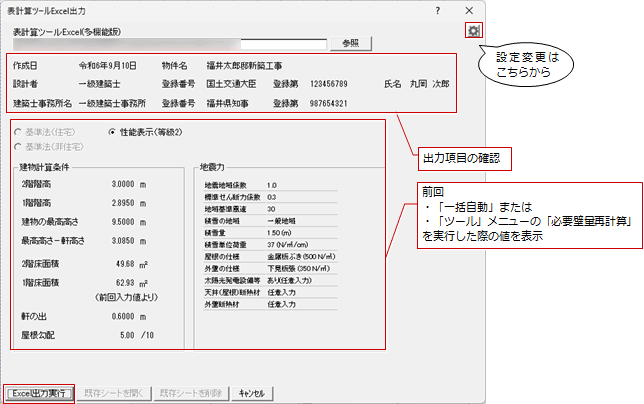

  4. 内容を確認し、「Excel出力実行」をクリックします。

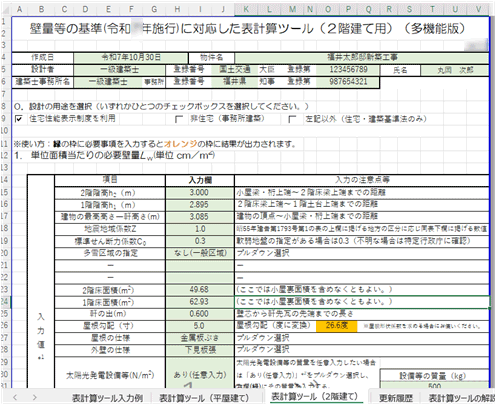

  5. Excelが起動します。内容を確認して利用してください。

メモ

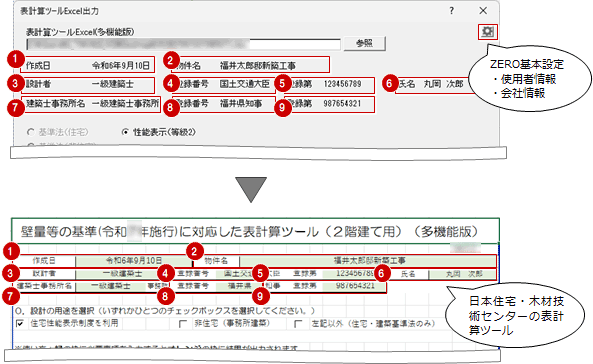

  • 項目については、「物件」メニューの「物件情報」と「設定：基本設定－使用者情報」と「会社情報」が連動します。「使用者情報」の設定を変更した場合には、ZEROの再起動を行うことで変更が反映されます。
    作成日現在の日付
    物件名「物件」メニューの「物件情報」を参照
    設計者資格「設定：基本設定－使用者情報」の「資格」を参照
    登録番号
    大臣 登録第「設定：基本設定－使用者情報」の「登録番号」を参照
    氏名「設定：基本設定－使用者情報」の「名前」を参照
    建築士事務所名「設定：基本設定－会社情報」の「事務所情報」タブ「事務所級」を参照
    所登録第「設定：基本設定－使用者情報」の「事務所情報」タブ「登録」を参照
    知事 登録第「設定：基本設定－使用者情報」の「事務所情報」タブ「登録番号」を参照
  • 機能については下記を参照してください。
    Excel出力Excelファイルに計算結果を出力します。Excelが起動しますので、必要に応じて出力して利用します。同時に物件フォルダ内に、Excelファイル（表計算ツール.xlsx）を保存します。
    既にExcelファイルが保存されている場合には、上書きするかどうかのメッセージが表示されます。

    は　い：上書きしてExcelファイルを作成します。
    いいえ：出力をキャンセルします。
    既存シートを開く前回出力したExcelファイルを開きます。
    既存シートを削除物件フォルダ内のExcelファイルを削除します。
    キャンセル処理を中止します。
  • 「表計算ツール Excel出力」を実行するには、パソコンにMicrosoft Excelがインストールされている必要があります。
  • 表計算ツール（多機能版）のExcelファイルを指定する必要があります。別のExcelファイルを指定した場合には下記のメッセージが表示されます。
    「表計算ツールエクセル（多機能版）ではありません。表計算ツールエクセル（多機能版）を選択してください。」
