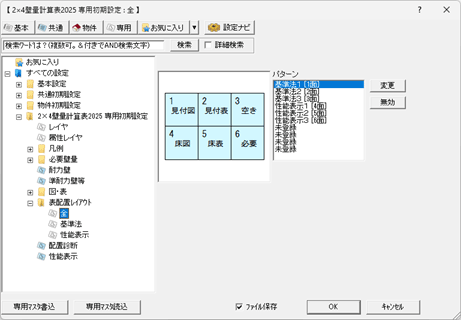

専用初期設定：表配置レイアウト－全

図・表を一括作成するときのレイアウトの初期値を設定します。

レイアウトのパターンは10タイプまで登録できます。
2×4壁量計算表2025の「一括」メニューの「表一括作成（選択）」「表連続作成」で使用します。

メモ

  • バージョンによってレイアウト登録用の図面・表等は、異なります。

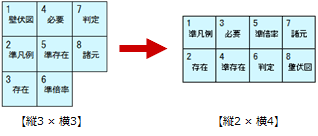

ここでは、次のようにレイアウトを変更する操作を解説します。

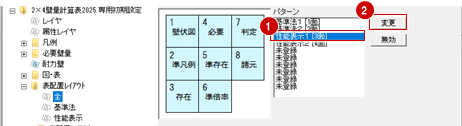

  1. 「パターン」でレイアウトを変更するパターンを選び、「変更」をクリックします。
    「レイアウト登録」ダイアログが開きます。
    　

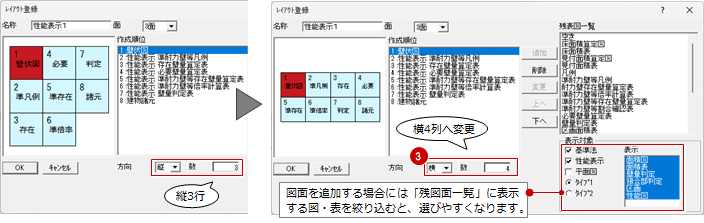

  2. 方向「縦」と「3」を、「横」と「4」に変更します。
    　
  3. 「OK」をクリックして設定画面を閉じます。設定したレイアウトで図・表が一括作成されるようになります。

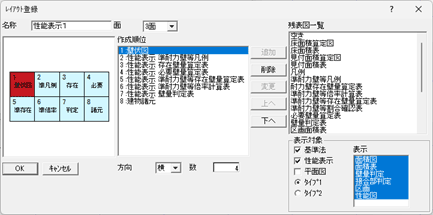

名称 レイアウトの名称を入力します。パターンの一覧に表示される名称になります。
面 このレイアウトを2×4壁量計算表2025の何面で使用するかを選択します。
例えば、2×4壁量計算表2025の2面で「表一括作成（選択）」「表連続作成」を実行したときは、「面」が「2面」に設定されているパターンが初期値として選択されます。
作成順位 パターンに登録されている図・表を配置順に一覧表示します。
追加 「作成順位」で選択している場所に「残表図一覧」で選択した図・表を追加します。
削除 「作成順位」で選択した図・表を削除します。
変更 「作成順位」で選択した図・表と、「残表図一覧」で選択した図・表を入れ替えます。
上へ／下へ 「作成順位」で選択している図・表の順位を１つ上へ、または１つ下へ移動します。
方向／数 配置する方向と、その方向へ配置する図・表の数を設定します。
残表図一覧 パターンに登録可能な図・表を一覧表示します。「表示対象」で絞り込みが可能です。なお、「作成順位」に登録した図・表は表示されなくなります。
表示対象 「残表図一覧」に表示される図・表が多いとき、必要な図・表だけに絞り込みます。
基準法
性能表示
平面図		基準法に関する図表、性能表示に関する図表、平面図を表示の対象とします。
タイプ1
タイプ2		「表示」に表示するグループを切り替えます。
表示選択している項目（青色）の図表を表示の対象とします。Ctrlキー、Shiftキーを押しながらクリックすると複数選択できます。

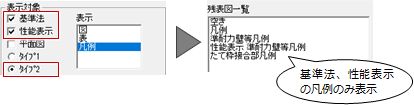

例えば、「残表図一覧」に凡例のみを表示したいときは、「表示対象」を次のように設定します。
