接着

2つの部材を1つに接着します。

接着できるのは、部材の芯が同一線上または同一円上にある部材です。部材の種類は、先に指定した部材の属性に変更されます。

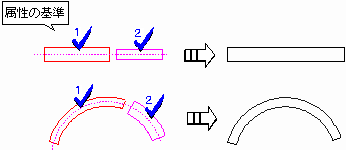

同一線上の部材を接着する

「編集」メニューから「接着」を選びます。
接着する2つの部材をクリックします。このとき、属性として残す方の部材を先にクリックします。

メモ

木造床小屋伏図において、「専用初期設定：断面寸法」の「断面寸法を考慮する」がONの状態で軒桁、敷梁、桁、妻梁、小屋梁、胴差、床梁、梁、間仕切桁、跳ね出し梁を接着したときは、編集後の長さで断面寸法が再設定されます。
また、分割して生じる端点の伸び返り値は「0」に設定されます。
