取り合い／受け側・差し側指定

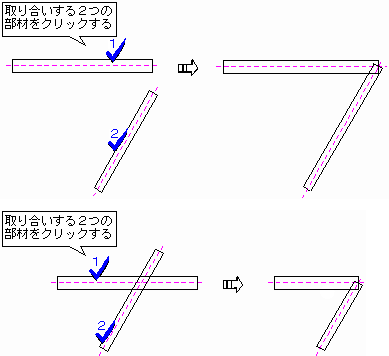

2つの部材を、部材の端部（中心点）が同一点になるように納めます。

1. 「編集」メニューから「端点処理」の「取り合い」を選びます。
2. 取り合う2つの部材をクリックします。
   2つの部材が交差している場合は、クリックした位置の方向に部材を伸縮して納めます。


メモ

• 木造床小屋伏図において、「専用初期設定：断面寸法」の「断面寸法を考慮する」がONの状態で軒桁、敷梁、桁、妻梁、小屋梁、胴差、床梁、梁、間仕切桁、跳ね出し梁を取り合いしたときは、編集後の長さで断面寸法が再設定されます。
  また、編集により移動する端点の伸び返り値は「0」に設定されます。

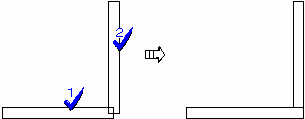

コーナー部分の部材の受け側、差し側を変更します。

1. 「編集」メニューから「端点処理」の「受け側・差し側指定」を選びます。
2. 受け側の部材（勝ち部材）をクリックします。
3. 差し側の部材（負け部材）をクリックします。


メモ

• 木造床小屋伏図において、「専用初期設定：断面寸法」の「断面寸法を考慮する」がONの状態で軒桁、敷梁、桁、妻梁、小屋梁、胴差、床梁、梁、間仕切桁、跳ね出し梁の受け側、差し側を変更したときは、編集後の長さで断面寸法が再設定されます。
  また、芯基準から端点までの距離が伸び返り値として設定されます。
