確認モード

木造の構造材をグループによって色分け表示します。構造材の入力間違いなどが見つけやすくなります。

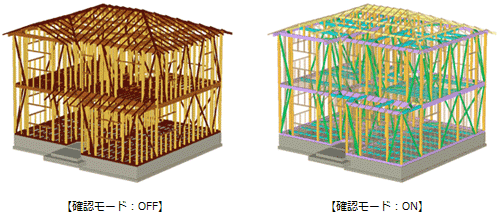

「確認モード」をONにすると、各部材は次の色＋素材で表示されます。

グループ	組	部材	色	素材
構造材（柱）	軸組	管柱・通し柱・丸柱・半柱・1/4柱・床柱・隅柱・ポーチ柱		コンクリート・土
	小屋組	小屋束
構造材（大）	床組	土台・梁・桁・胴差・跳ね出し梁		コンクリート・土
	小屋組	軒桁・敷梁・妻梁・梁・桁
構造材（中）	床組	大引・間仕切桁・床梁		コンクリート・土
	小屋組	丸太・化粧丸太・小屋梁・登り梁・トラス・間仕切桁
構造材（小）	床組	床束・頭つなぎ・マクラ		コンクリート・土
	小屋組	棟木・谷木・隅木・母屋・鼻母屋・ころび止め・頭つなぎ・マクラ
耐力壁・火打	軸組	耐力壁		コンクリート・土
	床組	火打土台・火打梁
	小屋組	火打梁・小屋筋かい
羽柄	軸組	間柱・吊間柱・窓台・窓マグサ・敷居・鴨居		ガラス（映り込み弱）
	床組	根太・根太掛・根がらみ・大引受・振れ止め
	小屋組	垂木・垂木掛

メモ

• 「確認モード」がOFFのときは、構造パースモニタの「専用初期設定：木造」の「素材」タブで各部材に設定した素材の単色で表示されます。
• 床小屋伏図の「専用初期設定：描画条件（1）」の「塗り潰し」を「グループ別」にしている場合、図面の塗り潰し色も上記の色になります。
