自動集計

物件情報、各図面のデータから数量を集計するには、「自動集計」を実行します。

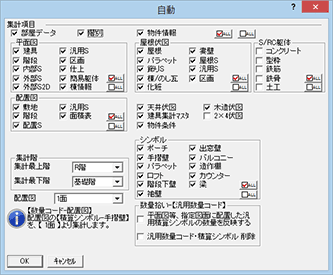

「自動」ダイアログが開くので、数量を拾いたいデータの項目をONにして、「OK」をクリックします。

「集計階」と「配置図」を選択します。

集計階 集計最上階 数量を集計する階の範囲を設定します。
集計最下階
配置図 集計する配置図の図面を選択します。
【数量コード】の「配置図」、【汎用数量コード】、【積算シンボル】の「配置図 手摺壁」等に影響します。

次の各項目を設定します。

・「部屋データ」
・「階別」
・「物件情報」
・「平面図」		・「配置図」
・「屋根伏図」
・「天井伏図」
・「建具集計マスタ」		・「物件条件」
・「木造伏図」
・「2×4伏図」

各項目については、「専用初期設定：自動－集計項目」を参照してください。

メモ

  • 使用できる数量コードについては、「数量コード一覧」を参照してください。

「数量拾い－【汎用数量コード】」の「平面図等、指定図面に配置した汎用図面積算シンボルの数量を反映する」をONにします。

各項目については、「専用初期設定：自動－集計項目」を参照してください。

「シンボル」の各項目を設定します。

ONにした項目のデータが、【積算シンボル】ツリーの各項目に集計されます。

「S/RC躯体」の各項目を設定します。

この項目がONになっていると、S/RC積算の「自動積算」、「積算集計」が実行されます。

積算の実行前に、入力したS/RC伏図に重複したデータが無いかチェックします。

メモ

  • S/RC積算は、数量拾いの「「S/RC積算」オープン」で開きます。
  • 積算前の重複チェックは、S/RC伏図の「編集」メニューの「重複チェック」と同じです。
